Воздушные автоматические выключатели Hyundai HGN и HGS

Пришлите артикул, параметры или спецификацию — проверим исполнение и наличие

HGS — номинальный ток 630–3200 А
HGN — номинальный ток 630–6300 А
Стационарные и выкатные исполнения
3- и 4-полюсные выключатели
Реле защиты и управления GPR

есть ТЗ? отправьте на почту:info@mpk77.ru

Чем отличаются воздушные выключатели HGN и HGS

HGS охватывает токи до 3200 А. HGN расширяет диапазон до 6300 А и включает типоразмеры для более высоких токов и отключающей способности.

Параметр	HGS	HGN
Номинальный ток	630–3200 А	630–6300 А
Типоразмеры	A, B	A, B, C, D
Максимальная отключающая способность	до 100 кА	до 150 кА
Рабочее напряжение Ue	до 690 В	до 690 В
Напряжение изоляции Ui	1000 В	1000 В
Импульсное выдерживаемое напряжение Uimp	12 кВ	12 кВ
Количество полюсов	3 или 4	3 или 4
Исполнение	стационарное или выкатное	стационарное или выкатное

Номинальный ток

HGS: 630–3200 А
HGN: 630–6300 А

Типоразмеры

HGS: A, B
HGN: A, B, C, D

Максимальная отключающая способность

HGS: до 100 кА
HGN: до 150 кА

Рабочее напряжение Ue

HGS: до 690 В
HGN: до 690 В

Напряжение изоляции Ui

HGS: 1000 В
HGN: 1000 В

Импульсное выдерживаемое напряжение Uimp

HGS: 12 кВ
HGN: 12 кВ

Количество полюсов

HGS: 3 или 4
HGN: 3 или 4

Исполнение

HGS: стационарное или выкатное
HGN: стационарное или выкатное

Отключающая способность зависит от типоразмера, номинального тока и рабочего напряжения. Точное исполнение определяем по каталожному обозначению выключателя.

Воздушные автоматические выключатели Hyundai HGN и HGS

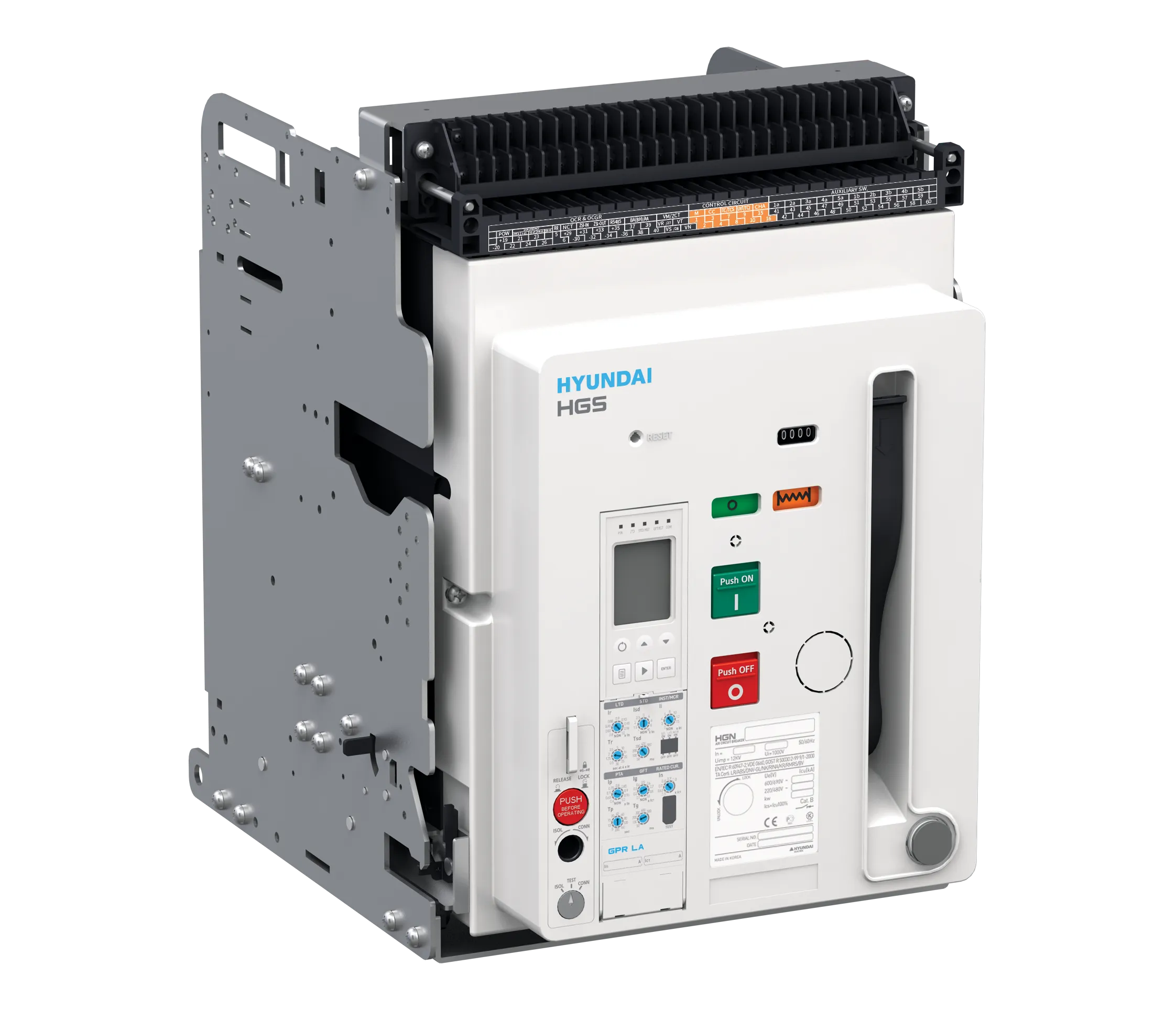

Воздушный автоматический выключатель Hyundai HGS 630–3200 А

Типоразмеры A и B · 3 или 4 полюса

HGS предназначены для коммутации силовой цепи под нагрузкой и защиты от перегрузки и короткого замыкания. Выпускаются в стационарном и выкатном исполнении.

Основные параметры

•Номинальный ток: 630, 800, 1000, 1250, 1600, 2000, 2500 или 3200 А
•Типоразмер A: 630–1600 А
•Типоразмер B: 2000–3200 А
•Рабочее напряжение Ue: до 690 В
•Напряжение изоляции Ui: 1000 В
•Импульсное выдерживаемое напряжение Uimp: 12 кВ
•Частота: 50/60 Гц
•Предельная отключающая способность Icu: до 100 кА

Исполнения

•Стационарное исполнение
•Выкатное исполнение с корзиной
•3- или 4-полюсное исполнение
•Горизонтальные, вертикальные, фронтальные и комбинированные шинные выводы
•Для типоразмеров A и B направление шин можно изменить на 90°

Защита и управление

•Электронное реле защиты и управления GPR
•Защита от перегрузки
•Селективная токовая отсечка
•Мгновенная токовая отсечка
•Защита от замыкания на землю
•Сигнализация перед расцеплением

Код заказа определяет номинальный ток, число полюсов, исполнение, реле защиты, привод и дополнительные аксессуары.

Или отправьте проект на почту:

info@mpk77.ru

Воздушный автоматический выключатель Hyundai HGN 630–6300 А

Типоразмеры A, B, C и D · 3 или 4 полюса

HGN предназначены для коммутации силовой цепи под нагрузкой и защиты от перегрузки и короткого замыкания. Выпускаются в стационарном и выкатном исполнении.

Основные характеристики

•Номинальный ток: 630, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000 или 6300 А
•Типоразмер A: 630–2000 А
•Типоразмер B: 630–4000 А
•Типоразмер C: 3200–5000 А
•Типоразмер D: 4000–6300 А
•Рабочее напряжение Ue: до 690 В
•Напряжение изоляции Ui: 1000 В
•Импульсное выдерживаемое напряжение Uimp: 12 кВ
•Частота: 50/60 Гц
•Предельная отключающая способность Icu: до 150 кА

Исполнения

•Стационарное исполнение
•Выкатное исполнение с корзиной
•3- или 4-полюсное исполнение
•Горизонтальные, вертикальные, фронтальные и комбинированные шинные выводы
•Поворот клемм на 90° для типоразмера A 630–1600 А и B 2000–3200 А

Защита и управление

•Электронное реле защиты и управления GPR
•Защита от перегрузки
•Селективная токовая отсечка
•Мгновенная токовая отсечка
•Защита от замыкания на землю
•Сигнализация перед расцеплением

Код заказа определяет номинальный ток, типоразмер, число полюсов, исполнение, реле защиты, привод и дополнительные аксессуары.

Или отправьте проект на почту:

info@mpk77.ru

Выключатели выпускаются в стационарном и выкатном исполнении. Для выкатного типа предусмотрены четыре положения выключателя в корзине.

Стационарное исполнение

Выключатель устанавливается в распределительное устройство стационарно. Силовая цепь подключается непосредственно к выводам выключателя.

Выкатное исполнение

Выключатель устанавливается в корзину и перемещается между рабочим, тестовым и отключённым положениями. Такое исполнение упрощает обслуживание и замену выключателя.

Четыре положения в корзине

Вкачен — главная цепь и цепь управления подключены. Тест — главная цепь изолирована, цепь управления подключена. Выкачен — обе цепи изолированы. Извлечён — выключатель полностью вынут из корзины.

Варианты подключения шин HGN / HGS

Стандартный тип

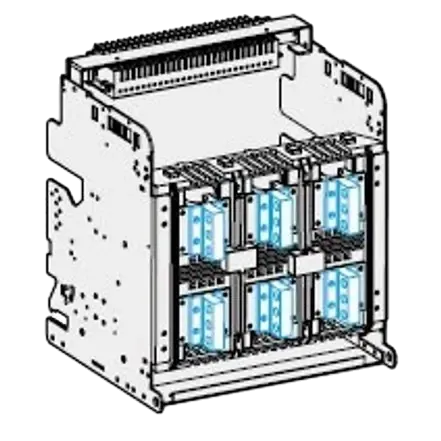

Вертикальный тип

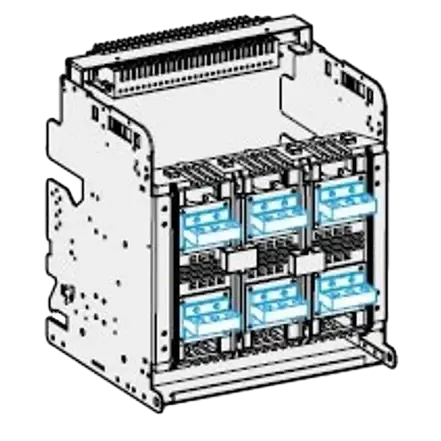

Горизонтальный тип

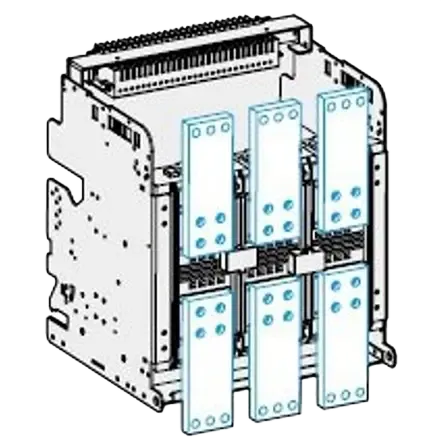

Фронтальный тип

Комбинированный тип

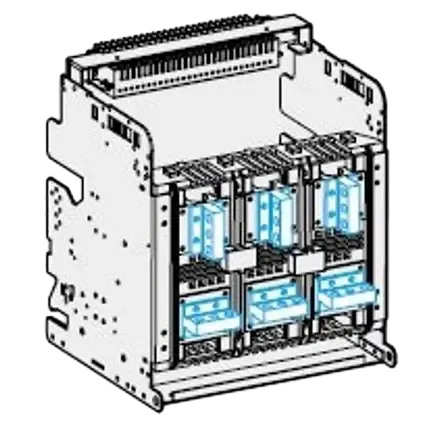

Вертикальный сверху / горизонтальный снизу

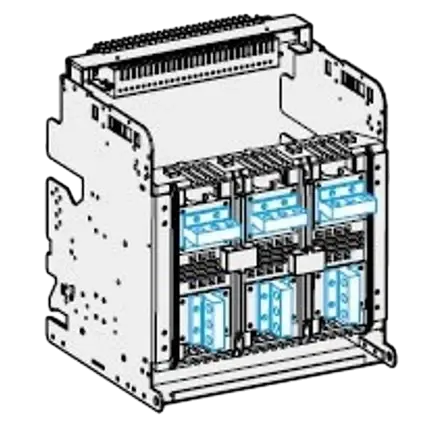

Горизонтальный сверху / вертикальный снизу

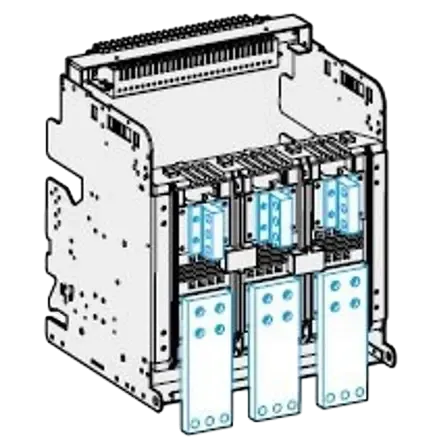

Вертикальный сверху / фронтальный снизу

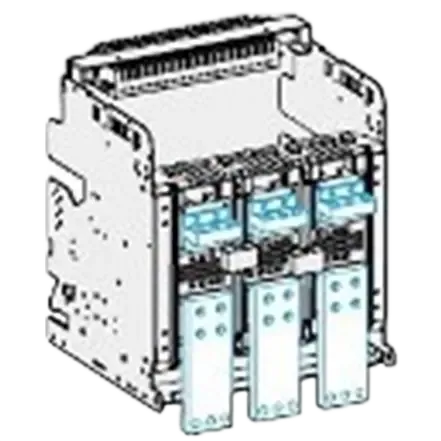

Горизонтальный сверху / фронтальный снизу

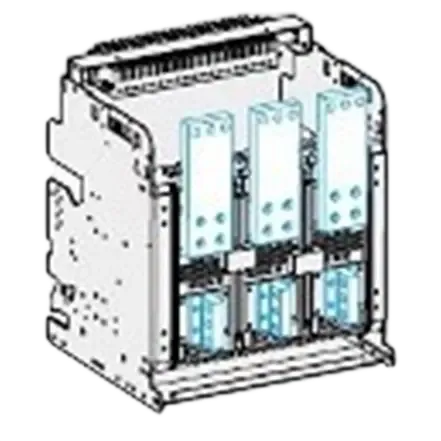

Фронтальный сверху / вертикальный снизу

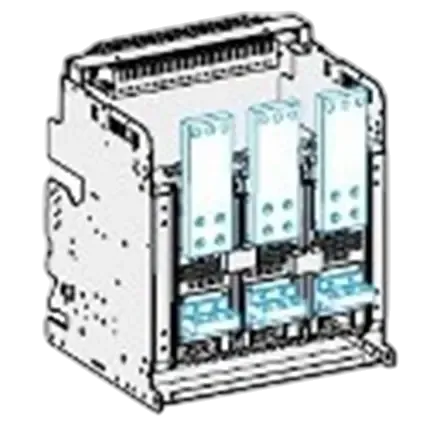

Фронтальный сверху / горизонтальный снизу

Смена направления шин HGN / HGS на 90°

Для части типоразмеров HGN и HGS направление шинных выводов можно изменить на 90°. Это позволяет адаптировать подключение к компоновке распределительного устройства.

Ориентируемые шинные выводы

Типоразмер A — 630–1600 А. Типоразмер B — 2000–3200 А.

Вертикальные шинные выводы

Поворот шинного вывода на 90°

Комбинированное расположение шин

Аксессуары для выключателей HGN / HGS

Для HGN и HGS используют аксессуары для блокировки, сигнализации, защиты и управления. Состав зависит от серии и исполнения выключателя.

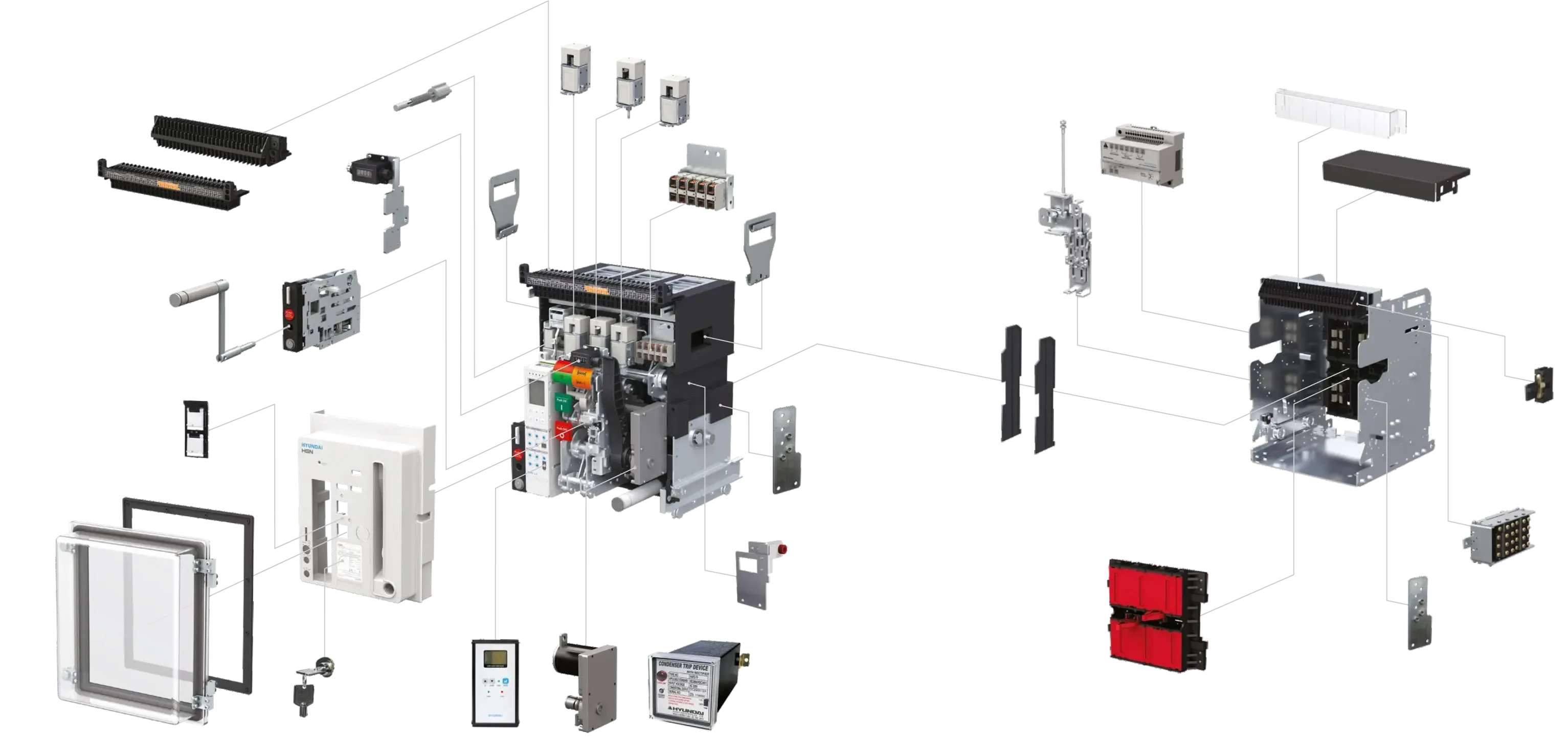

Аксессуары воздушных автоматических выключателей Hyundai HGN и HGS

AB — блокировка ключом OFF

Блокирует ручное и электрическое включение выключателя в положении OFF.

AE — защитные шторки

Закрывают доступ к токоведущим шинам при выкаченном выключателе. При выкатывании шторки закрываются автоматически.

AG — пылезащитная рамка

Закрывает фронтальную прорезь вокруг выключателя и защищает внутренний объём шкафа от пыли. Обеспечивает степень защиты IP30.

AK — сигнальный контакт положения

Передаёт сигнал, когда выключатель находится в положении «Тест».

AM — блокировка кнопок ON/OFF

Защищает от случайного нажатия кнопок ON/OFF. Крышки можно запереть навесным замком.

AW — защита от неправильного вкатывания

Не позволяет вкатить в корзину выключатель того же типоразмера, но другого номинала.

AX — экран дугогасительной камеры

Защищает от горячих газов, которые выходят из дугогасительной камеры при отключении тока короткого замыкания.

B6 — контакт взвода пружины

Передаёт сигнал о состоянии пружины механизма выключателя.

BA — ручной сброс OCR

После срабатывания защиты сбрасывает состояние «авария» и снимает блокировку повторного включения.

Нужен HGN или HGS под ваш проект?

Оставьте заявку — уточним исполнение и параметры, проверим наличие и подготовим КП. Артикул или спецификацию можно отправить на почту.

info@mpk77.ru

Реле защиты и управления GPR

HGN и HGS комплектуются электронными расцепителями GPR. Исполнение выбирают по требуемым функциям защиты, измерения и связи.

GPR-LN — базовый расцепитель

Защищает от перегрузки и короткого замыкания. Поддерживает основные токовые защиты и NFC для просмотра информации о срабатывании.

GPR-LA — защита и измерение тока

Совмещает токовые защиты с измерением фазных токов, регистрацией событий и передачей данных по Modbus RTU / RS-485.

GPR-LAG — защита с контролем утечки

Расширяет функции GPR-LA защитой по току утечки. Поддерживает измерения, регистрацию событий и связь по Modbus RTU / RS-485.

GPR-LP — расширенные функции защиты

Поддерживает расширенный набор защит, ZSI, журналы аварий и событий, самодиагностику и Modbus RTU / RS-485. Напряжение, мощность и энергию измеряет при использовании модуля HGNSVM.

GPR-LH — контроль гармоник

Функции GPR-LP дополнены измерением гармоник напряжения и тока до 63-й гармоники, THD/TDD, записью трёхфазных осциллограмм и цифровыми выходами.

Мониторинг и дистанционное управление

Блоки RCU и RCTU позволяют интегрировать воздушные выключатели HGN и HGS в систему дистанционного управления и контроля.

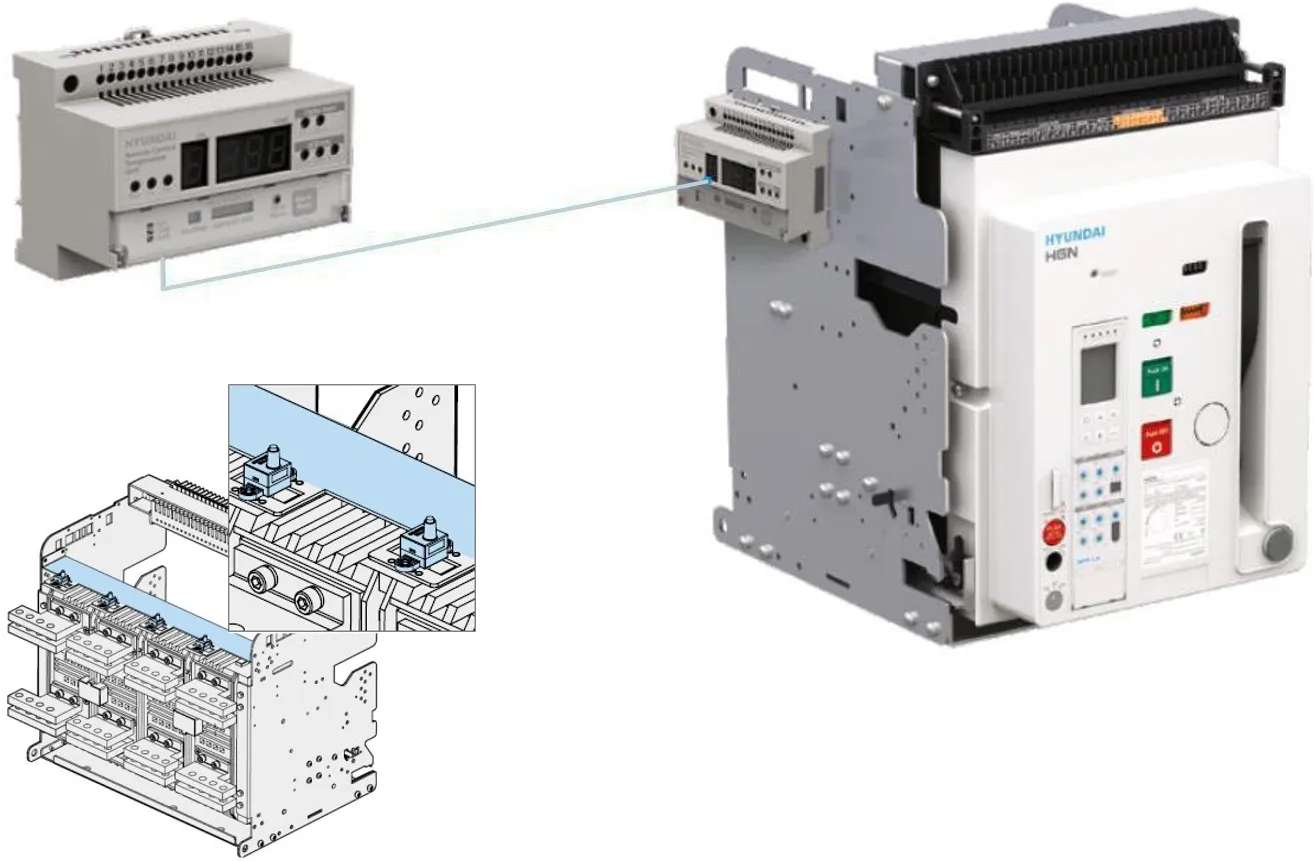

Дистанционное управление выключателем Hyundai HGN с блоками RCU и RCTU

RCU — дистанционное управление

Управляет выключателем по RS-485 с протоколом Modbus RTU и передаёт команды и данные в систему управления.

RCTU — управление и контроль температуры

Выполняет функции дистанционного управления и дополнительно контролирует температуру соединений по ИК-датчикам. Можно подключить до трёх датчиков.

Габариты воздушных выключателей HGS

Размеры зависят от типоразмера, числа полюсов и исполнения выключателя. Габариты указаны в формате Ш × В × Г, мм.

Исполнение	Кол-во полюсов	Типоразмер	Габариты Ш × В × Г, мм	Масса, кг
Стационарное	3P	A	337,4 × 295,8 × 404,4	34
Стационарное	4P	A	422,4 × 295,8 × 404,4	44
Выкатное	3P	A	328 × 368,4 × 460	63
Выкатное	4P	A	413 × 368,4 × 460	74
Стационарное	3P	B	408,4 × 295,8 × 404,4	44
Стационарное	4P	B	523,4 × 295,8 × 404,4	55
Выкатное	3P	B	399 × 368,4 × 460	87
Выкатное	4P	B	514 × 368,4 × 460	103

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: A
Габариты Ш × В × Г, мм: 337,4 × 295,8 × 404,4
Масса, кг: 34

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: A
Габариты Ш × В × Г, мм: 422,4 × 295,8 × 404,4
Масса, кг: 44

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: A
Габариты Ш × В × Г, мм: 328 × 368,4 × 460
Масса, кг: 63

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: A
Габариты Ш × В × Г, мм: 413 × 368,4 × 460
Масса, кг: 74

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: B
Габариты Ш × В × Г, мм: 408,4 × 295,8 × 404,4
Масса, кг: 44

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: B
Габариты Ш × В × Г, мм: 523,4 × 295,8 × 404,4
Масса, кг: 55

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: B
Габариты Ш × В × Г, мм: 399 × 368,4 × 460
Масса, кг: 87

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: B
Габариты Ш × В × Г, мм: 514 × 368,4 × 460
Масса, кг: 103

Масса указана без транспортной упаковки. Для проектирования сверяйте габариты конкретного артикула.

Габариты воздушных выключателей HGN

Серия HGN выпускается в типоразмерах A, B, C и D. Габариты и масса зависят от числа полюсов, типоразмера и исполнения выключателя.

Исполнение	Кол-во полюсов	Типоразмер	Габариты Ш × В × Г, мм	Масса, кг
Стационарное	3P	A	337,4 × 295,8 × 404,4	34
Стационарное	4P	A	422,4 × 295,8 × 404,4	44
Выкатное	3P	A	328 × 368,4 × 460	63
Выкатное	4P	A	413 × 368,4 × 460	74
Стационарное	3P	B	408,4 × 295,8 × 404,4	44–61
Стационарное	4P	B	523,4 × 295,8 × 404,4	55–80
Выкатное	3P	B	399 × 368,4 × 460	87–107
Выкатное	4P	B	514 × 368,4 × 460	103–140
Стационарное	3P	C	633,4 × 295,8 × 404,4	76
Стационарное	4P	C	803,4 × 295,8 × 404,4	81
Выкатное	3P	C	624 × 368,4 × 460	145
Выкатное	4P	C	794 × 368,4 × 460	173
Стационарное	3P	D	775,4 × 295,8 × 404,4	108
Стационарное	4P	D	1005 × 295,8 × 404,4	137
Выкатное	3P	D	766 × 368,4 × 460	169
Выкатное	4P	D	996 × 368,4 × 460	214

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: A
Габариты Ш × В × Г, мм: 337,4 × 295,8 × 404,4
Масса, кг: 34

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: A
Габариты Ш × В × Г, мм: 422,4 × 295,8 × 404,4
Масса, кг: 44

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: A
Габариты Ш × В × Г, мм: 328 × 368,4 × 460
Масса, кг: 63

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: A
Габариты Ш × В × Г, мм: 413 × 368,4 × 460
Масса, кг: 74

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: B
Габариты Ш × В × Г, мм: 408,4 × 295,8 × 404,4
Масса, кг: 44–61

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: B
Габариты Ш × В × Г, мм: 523,4 × 295,8 × 404,4
Масса, кг: 55–80

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: B
Габариты Ш × В × Г, мм: 399 × 368,4 × 460
Масса, кг: 87–107

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: B
Габариты Ш × В × Г, мм: 514 × 368,4 × 460
Масса, кг: 103–140

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: C
Габариты Ш × В × Г, мм: 633,4 × 295,8 × 404,4
Масса, кг: 76

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: C
Габариты Ш × В × Г, мм: 803,4 × 295,8 × 404,4
Масса, кг: 81

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: C
Габариты Ш × В × Г, мм: 624 × 368,4 × 460
Масса, кг: 145

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: C
Габариты Ш × В × Г, мм: 794 × 368,4 × 460
Масса, кг: 173

Исполнение: Стационарное
Кол-во полюсов: 3P
Типоразмер: D
Габариты Ш × В × Г, мм: 775,4 × 295,8 × 404,4
Масса, кг: 108

Исполнение: Стационарное
Кол-во полюсов: 4P
Типоразмер: D
Габариты Ш × В × Г, мм: 1005 × 295,8 × 404,4
Масса, кг: 137

Исполнение: Выкатное
Кол-во полюсов: 3P
Типоразмер: D
Габариты Ш × В × Г, мм: 766 × 368,4 × 460
Масса, кг: 169

Исполнение: Выкатное
Кол-во полюсов: 4P
Типоразмер: D
Габариты Ш × В × Г, мм: 996 × 368,4 × 460
Масса, кг: 214

Для типоразмера B масса зависит от номинального тока. Масса указана без транспортной упаковки. Точные параметры конкретного исполнения сверяйте по артикулу.

Нужен HGN или HGS под ваш проект?

info@mpk77.ru

Расшифровка артикула HGN

В полном коде заказа указаны серия выключателя, номинальный ток, типоразмер, число полюсов, исполнение, привод, катушки, реле защиты, трансформатор тока и аксессуары.

HGN25B3BM2C2S254NABAEAGAKAMAWAXB6BARU

HGN

Серия

Воздушный автоматический выключатель HGN

25

Номинальный ток

2500 А

B

Типоразмер

Типоразмер B

3

Число полюсов

B

Исполнение

Выкатное с корзиной, автоматическое подключение, горизонтальное расположение шин

M2

Моторный привод

AC/DC 220 В

C2

Катушка включения

AC/DC 220 В

S2

Катушка отключения

AC/DC 220 В

54

Реле защиты

GPR-LP

N

Трансформатор тока

2500 А

AB · AE · AG · AK · AM · AW · AX · B6 · BA

Аксессуары

AB, AE, AG, AK, AM, AW, AX, B6, BA

RU

Исполнение для РФ

Спецификация для поставки в Россию

С 2024 года для поставок HGN в РФ используется актуальный полный корейский код заказа. Комплектация указывается непосредственно в артикуле. Ранее на российском рынке также применялась сокращённая система кодирования, в том числе обозначение EL. Для выкатного исполнения в EL входили AB, AE, AG, AK, AM, AW, AX, B6; для стационарного — AB, AG, AM, B6. В актуальном артикуле эти позиции указываются отдельными кодами.

Смотреть полную таблицу кодов в каталоге HGN / HGS

Расшифровка артикула HGS

Принцип кодирования HGS аналогичен HGN: в полном артикуле указаны основные электрические и конструктивные параметры, привод, катушки, реле защиты и аксессуары.

HGS25B3BM2C2S254NAEAGAMB6BARU

HGS

Серия

Воздушный автоматический выключатель HGS

25

Номинальный ток

2500 А

B

Типоразмер

Типоразмер B

3

Число полюсов

B

Исполнение

Выкатное с корзиной, автоматическое подключение, горизонтальное расположение шин

M2

Моторный привод

AC/DC 220 В

C2

Катушка включения

AC/DC 220 В

S2

Катушка отключения

AC/DC 220 В

54

Реле защиты

GPR-LP

N

Трансформатор тока

2500 А

AE · AG · AM · B6 · BA

Аксессуары

AE, AG, AM, B6, BA

RU

Исполнение для РФ

Спецификация для поставки в Россию

С 2024 года для поставок HGS в РФ используется актуальный полный корейский код заказа. Комплектация указывается непосредственно в артикуле. Ранее на российском рынке также применялась сокращённая система кодирования, в том числе обозначение EL. Для выкатного исполнения в EL входили AB, AE, AG, AK, AM, AW, AX, B6; для стационарного — AB, AG, AM, B6. В актуальном артикуле эти позиции указываются отдельными кодами.

Смотреть полную таблицу кодов в каталоге HGN / HGS

Техническая документация HGN / HGS

Каталог, паспорт и документы о соответствии на воздушные автоматические выключатели HD Hyundai Electric серий HGN и HGS.

Каталог воздушных автоматических выключателей HGN / HGS — HD Hyundai Electric

Каталог воздушных автоматических выключателей (ACB) HD Hyundai Electric серий HGN и HGS: технические характеристики, исполнения, аксессуары, реле защиты и управления OCR, габаритные размеры, электрические схемы и код заказа.

PDFСкачать ↓

Паспорт воздушных автоматических выключателей HGN / HGS — HD Hyundai Electric

Паспорт воздушных автоматических выключателей (ACB) HD Hyundai Electric серий HGN и HGS: основные технические характеристики, типоразмеры 630–6300 А, исполнения, реле защиты и управления OCR, габаритные размеры и условия эксплуатации.

PDFСкачать ↓

Сертификат соответствия ТР ТС 004/2011 на HGN / HGS — HD Hyundai Electric

Сертификат соответствия на воздушные автоматические выключатели HD Hyundai Electric серий HGN и HGS требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Срок действия — до 26.05.2029.

PDFСкачать ↓

Декларация ЕАЭС 037/2016 на HGN / HGS — HD Hyundai Electric

Декларация о соответствии на воздушные автоматические выключатели HD Hyundai Electric серий HGN и HGS требованиям ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники». Регистрационный номер ЕАЭС N RU Д-KR.РА04.В.67740/24, действует до 28.05.2029.

PDFСкачать ↓

Все документы HD Hyundai Electric

Частые вопросы о выключателях HGN и HGS

Для подбора укажите номинальный ток, число полюсов, требуемую отключающую способность, стационарное или выкатное исполнение, наличие или отсутствие моторного привода и требуемые функции защиты. Для моторного привода и катушек также важно напряжение цепей управления. Если есть проект, спецификация или маркировка установленного выключателя, можно прислать их вместо самостоятельного подбора параметров.

Корзина (шасси) используется для выкатного исполнения воздушного выключателя HGN/HGS. При заказе важно указать комплектность: нужен выключатель вместе с корзиной или только сам выключатель. Для стационарного исполнения корзина не требуется.

Да. HGN и HGS могут комплектоваться моторным приводом для взвода пружины. При подборе необходимо указать, нужен ли моторный привод, а также напряжение цепи управления. Наличие и исполнение моторного привода учитываются в коде заказа выключателя.

Для актуальных поставок используется полный код заказа, в котором указываются исполнение и установленные опции. Ранее на российском рынке также применялась сокращённая система кодирования, в том числе обозначение EL. Поэтому старый и актуальный артикулы могут выглядеть по-разному. Для проверки можно прислать старый артикул или фотографию маркировки выключателя.

Да. Для подбора замены необходимо учитывать номинальный ток, отключающую способность, число полюсов, стационарное или выкатное исполнение, габариты, подключение шин, напряжение цепей управления и установленное дополнительное оборудование. Для точного подбора лучше прислать артикул или фотографию маркировки существующего выключателя, а при наличии — проект или техническую документацию.

Подберём автоматы Hyundai

Отправим коммерческое предложение в течение 24 часов

Или отправьте техническое задание напрямую:

info@mpk77.ru

Шкафы оперативного постоянного тока

Подробнее
