Шкафы и щиты оперативного постоянного тока

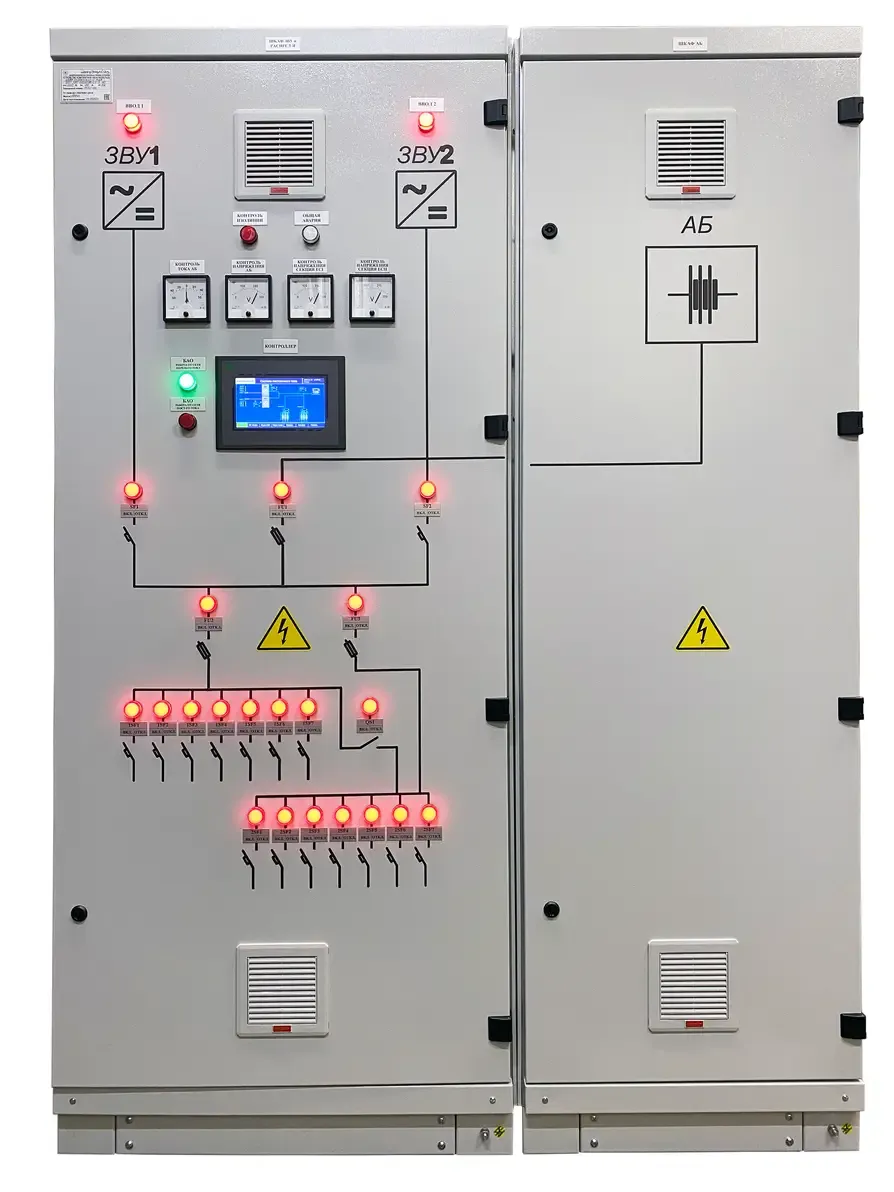

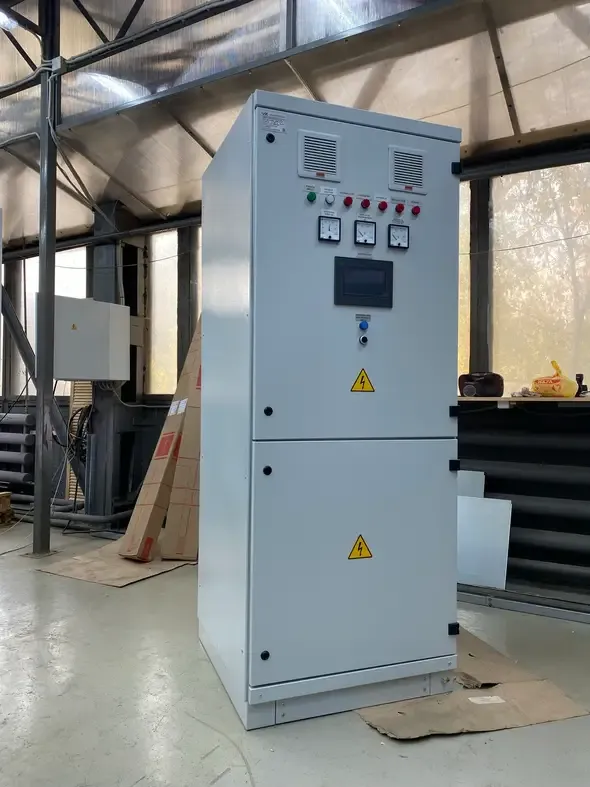

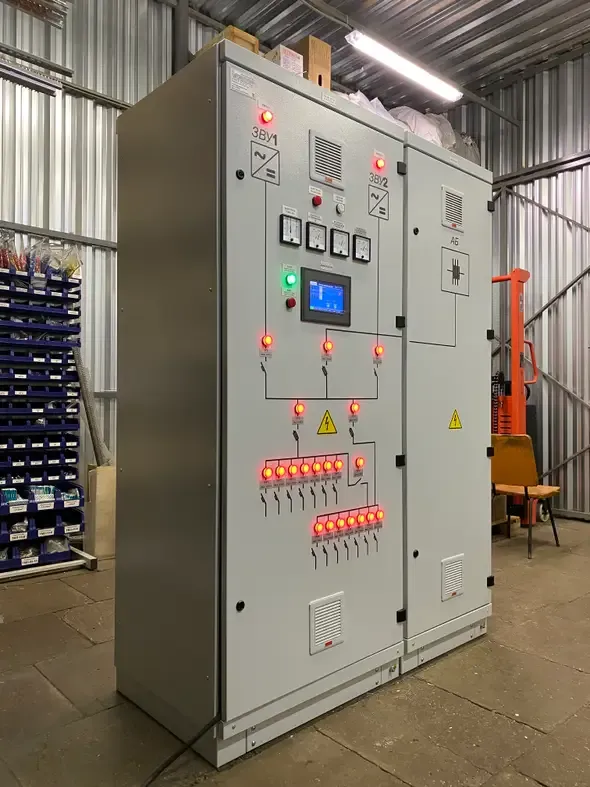

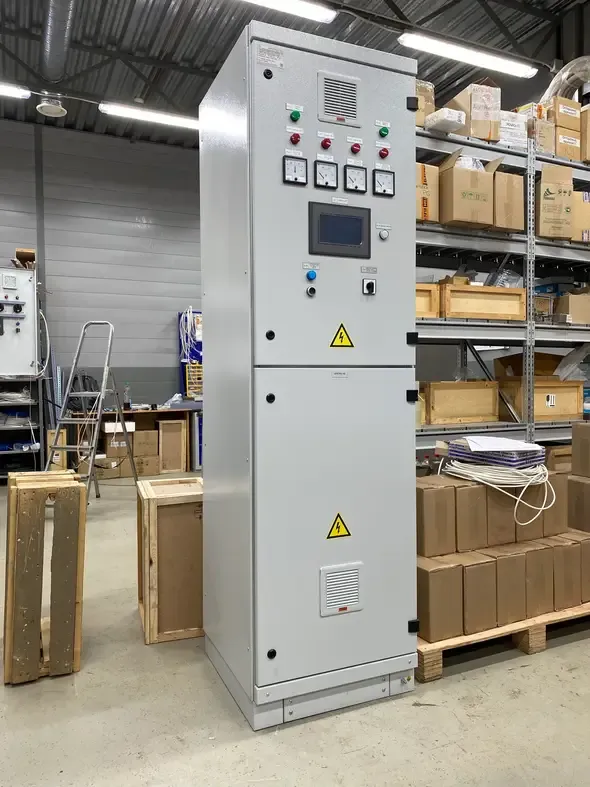

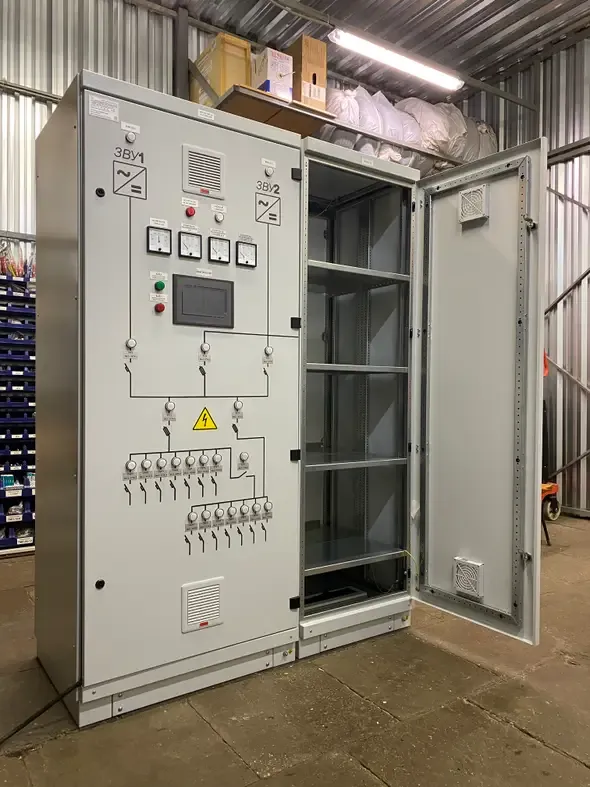

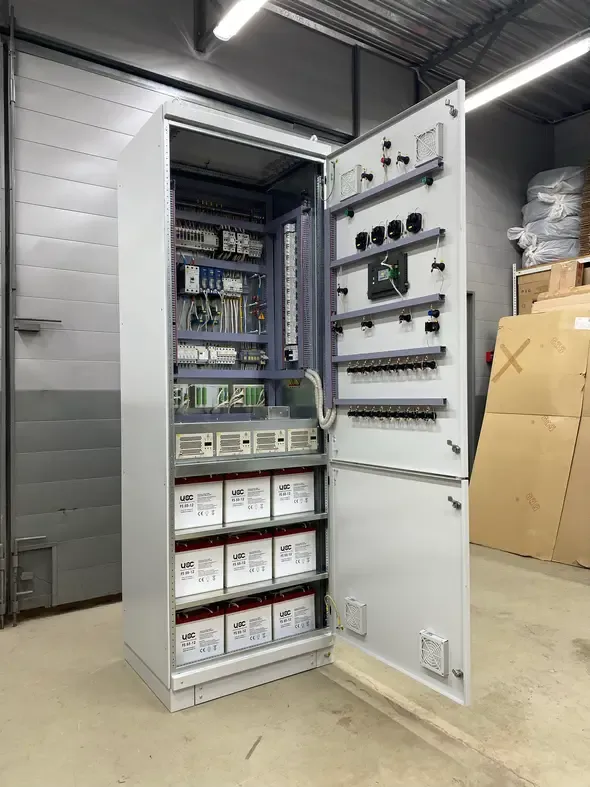

Шкафы оперативного тока (ШОТ)

Комплектация подбирается по требованиям проекта

Состав шкафа:

•Блок ввода от источника собственных нужд переменного тока
•Зарядно-выпрямительные устройства
•Аккумуляторные батареи
•Блок распределения оперативного постоянного тока

Ключевые характеристики ШОТ:

•Напряжение питания — 220 / 380 В
•Выходное напряжение — 110 / 220 В
•Номинальный ток — 10–80 А
•Степень защиты — IP31, IP54
•Срок службы — 25 лет

Предназначены для бесперебойного питания цепей управления, релейной защиты, телемеханики, автоматики, сигнализации, связи и аварийного освещения на подстанциях и электростанциях.

Или отправьте проект на почту:

info@mpk77.ru

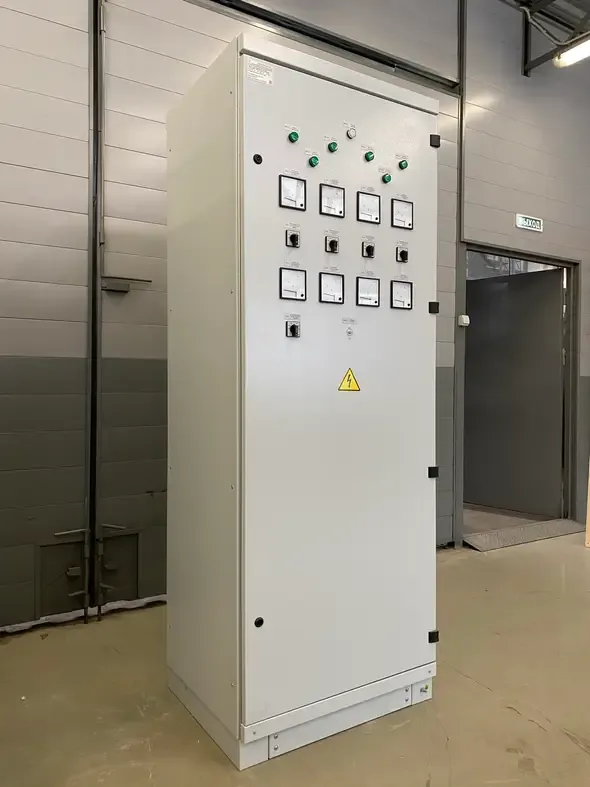

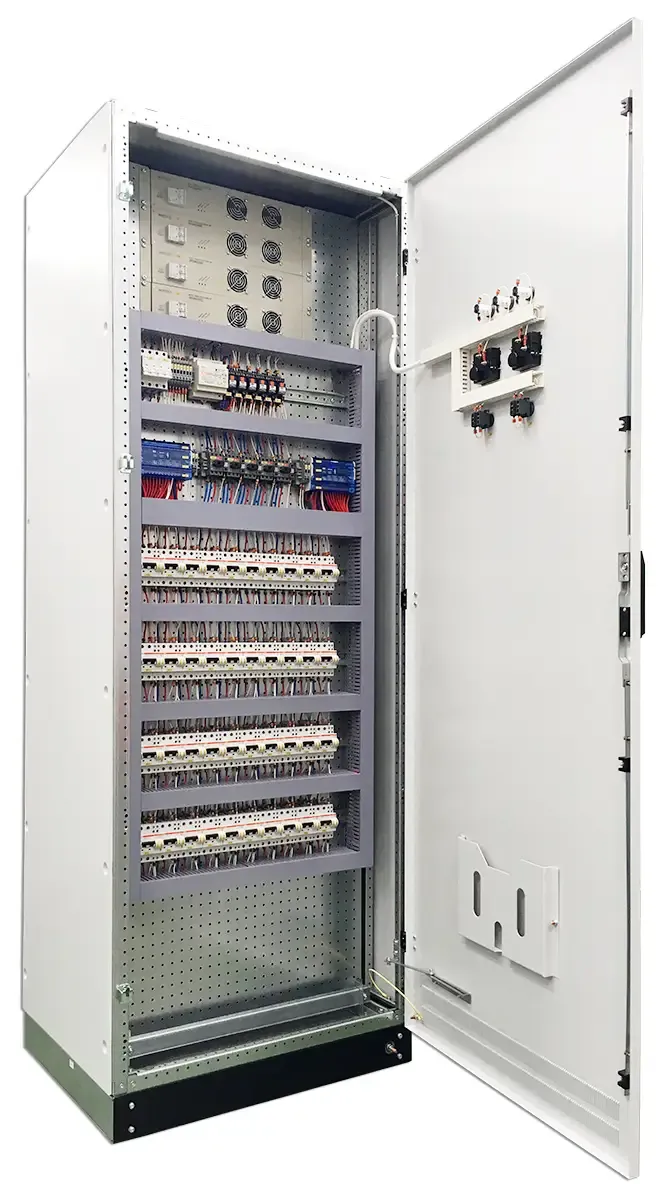

Щит постоянного тока (ЩПТ)

Для распределения постоянного тока по цепям защиты, управления и автоматики

Состав щита:

•Сборные шины для распределения постоянного тока
•Коммутационные аппараты — предохранители и автоматические выключатели
•Функциональные блоки для работы цепей управления
•Система мониторинга состояния
•Контроль и сигнализация аварийных режимов

Ключевые характеристики ЩПТ:

•Напряжение питания — 220 / 380 В
•Выходное напряжение — 110 / 220 В
•Номинальный ток — 10–80 А
•Степень защиты — IP31, IP54
•Срок службы — 25 лет

Предназначен для электроснабжения устройств релейной защиты, автоматики, телемеханики, систем связи, цепей управления выключателями, аварийного освещения и других потребителей собственных нужд подстанций и электростанций.

Или отправьте проект на почту:

info@mpk77.ru

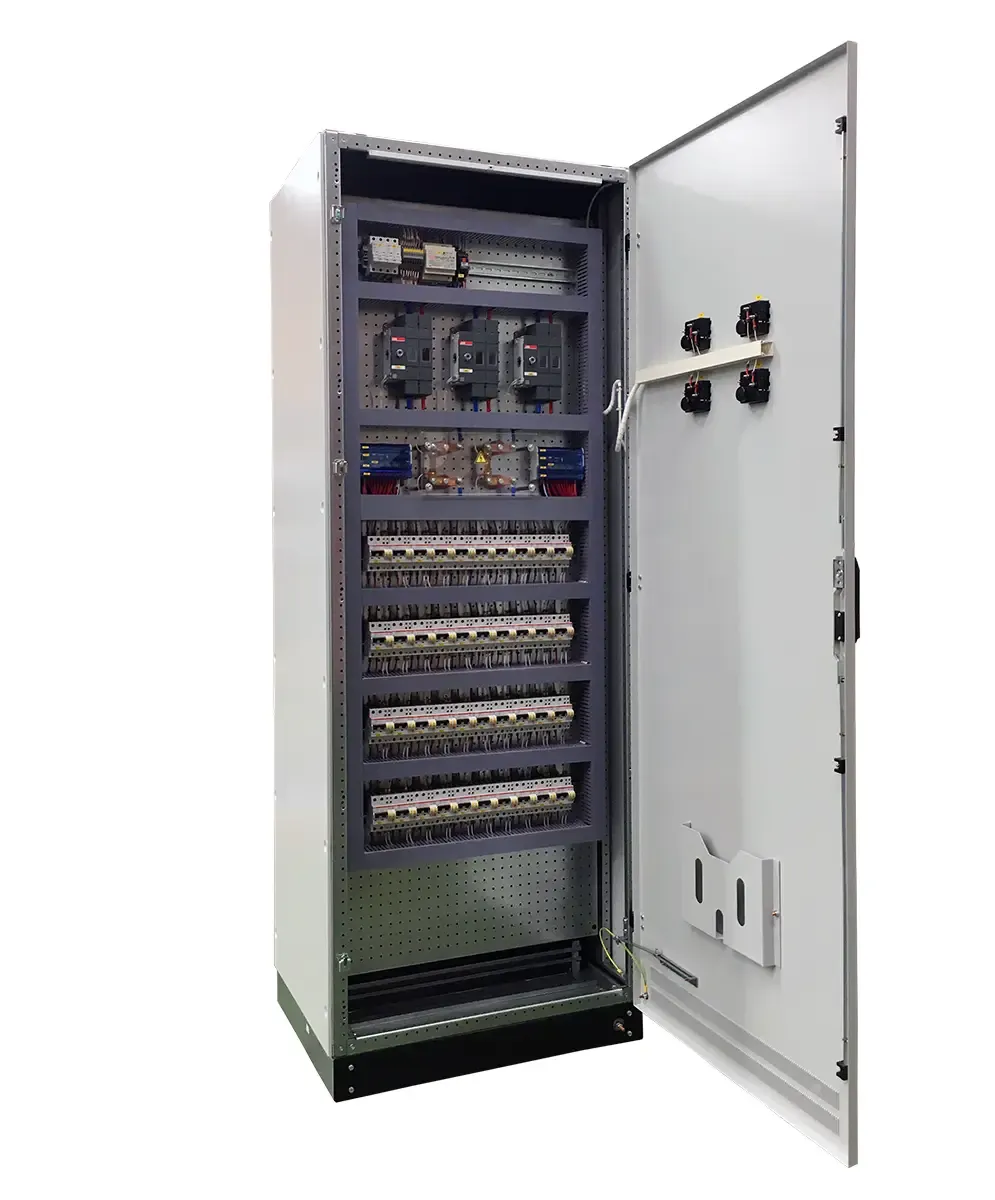

Шкаф распределительный оперативного тока (ШРОТ)

Для распределения оперативного постоянного тока по ответственным цепям

Функции:

•Ввод и распределение оперативного тока по потребителям
•Защита отходящих линий от перегрузки и сверхтоков
•Контроль напряжения на шинах распределения
•Резервирование источников питания

Опции (по проекту):

•Визуальная индикация состояния оборудования
•Контроль сопротивления изоляции отходящих линий
•Автоматический пофидерный контроль сопротивления изоляции
•Контроль верхнего и нижнего уровня напряжения с формированием аварийного сигнала
•Передача сигналов в АСУ ТП

Ключевые характеристики ШРОТ:

•Номинальное напряжение — 220 В
•Номинальный ток сборных шин — до 100 А
•Номинальное напряжение цепей сигнализации — 24 / 220 В DC
•Исполнение — напольное или навесное
•Степень защиты — IP31, IP54
•Количество секций — 2 или 4
•Тип защитных аппаратов — автоматические выключатели
•Срок службы — не менее 25 лет

Предназначен для распределения оперативного постоянного тока по цепям релейной защиты, автоматики, управления и сигнализации на подстанциях и электростанциях. Применяется в составе системы оперативного постоянного тока для питания ответственных потребителей от щита постоянного тока.

Или отправьте проект на почту:

info@mpk77.ru

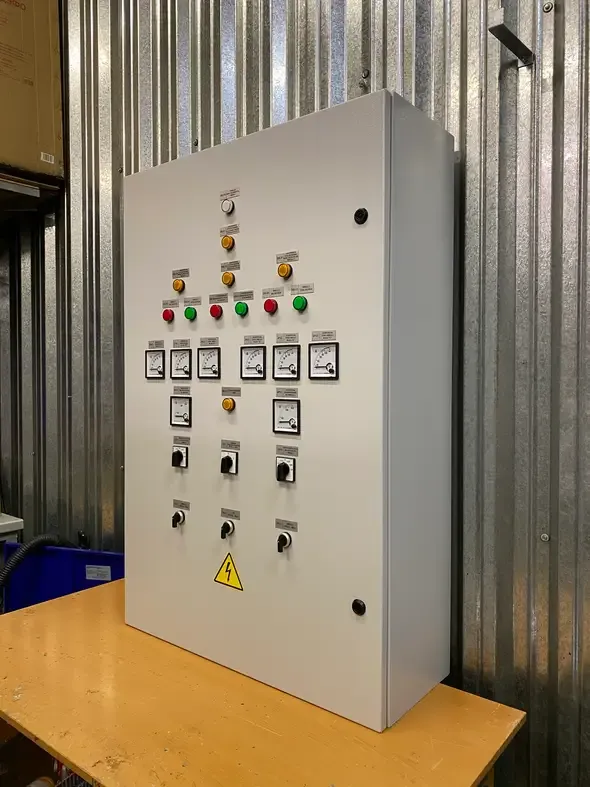

Шкаф питания оперативной блокировки разъединителей (ОБР)

Для питания цепей оперативной блокировки разъединителей и устройств автоматики

Функции:

•Ввод и распределение электрической энергии по цепям оперативной блокировки
•Контроль сопротивления изоляции
•Визуальная индикация состояния оборудования
•Защита отходящих линий от сверхтоков и перегрузки

Опции (по проекту):

•Защита от импульсных перенапряжений
•Автоматический пофидерный контроль сопротивления изоляции отходящих линий
•Контроль верхнего и нижнего уровня напряжения с формированием аварийного сигнала
•Передача аналоговых и дискретных сигналов в АСУ ТП
•Регистрация аварийных режимов работы оборудования в журнале событий

Ключевые характеристики ОБР:

•Напряжение питания — 220 В DC / 220 В AC
•Выходное напряжение — 220 В DC
•Суммарный выходной ток — 10–20 А
•Напряжение цепей сигнализации — 24 / 220 В DC
•Степень защиты — IP31, IP54
•Климатическое исполнение — УХЛ4
•Срок службы — не менее 25 лет

Предназначен для питания и распределения электроэнергии по цепям оперативной блокировки разъединителей и устройств автоматики на электрических подстанциях. Обеспечивает контроль состояния цепей и защиту отходящих линий, а по проекту — контроль изоляции и напряжения с передачей сигналов в АСУ ТП.
