Подберём исполнение под ТЗ и оперативно подготовим техническое и коммерческое предложение.
Трансформаторы по ТЗ и проекту с учётом мощности, напряжений ВН, СН и НН, способа регулирования и климатического исполнения.
Трансформаторы 35/6, 35/10 кВ и другие исполнения для распределительных подстанций и промышленных объектов. Подбираем ТМ, ТМН, ТДН и ТДНС с ПБВ или РПН. В том числе рассчитываем ТМН-4000/35, ТМН-6300/35, ТДНС-10000/35 и ТДНС-16000/35.
Трансформаторы для подстанций 110/6, 110/10 и 110/35/10 кВ. Работаем с исполнениями ТДН, ТРДН и ТДТН, включая двух- и трёхобмоточные трансформаторы. При подборе учитываем мощность, РПН, потери, напряжение короткого замыкания и требования проекта.
Трансформаторы и автотрансформаторы класса 220 кВ для крупных и узловых подстанций, в том числе для схем 220/110/10 кВ. Работаем с исполнениями ТДТН, ТРДН и АТДЦТН. Подбираем мощность, РПН, систему охлаждения и комплектацию под требования проекта.
Рассчитываем стоимость по ТЗ или опросному листу. На цену влияют мощность, класс напряжения, количество обмоток, РПН или ПБВ, потери, климатическое исполнение и комплектация.
По этим исполнениям уже есть технические данные и база для расчёта. Актуальную стоимость и коммерческое предложение подготовим в течение рабочего дня.
Подбираем параметры трансформатора по ТЗ, опросному листу или проекту. Учитываем класс напряжения, мощность, количество обмоток, способ регулирования и условия эксплуатации.
Класс напряжения — 35/6(10), 110/6(10), 110/35/6(10), 220/110/10 кВ и другие по проекту
Типы — ТМ, ТМН, ТДН, ТДНС, ТРДН, ТРДНС, ТДТН, автотрансформаторы
Количество обмоток — двух- и трёхобмоточные исполнения, в том числе с расщеплённой обмоткой НН
Регулирование напряжения — ПБВ или РПН в зависимости от типа и исполнения
Схемы и группы соединения — У/Д-11, Ун/Д-11, Ун/Ун/Д-0-11 и другие по проекту
Система охлаждения — выбираем по мощности, типу трансформатора и условиям эксплуатации
Климатическое исполнение — У1, УХЛ1
Пришлите исходные данные — подготовим расчёт и направим КП
Подбираем тип, мощность, класс напряжения, климатическое исполнение и группу соединения обмоток под проект.
Отправьте ТЗ или опросный лист — подберём тип трансформатора и подготовим расчёт.
Способ регулирования выбирают по требованиям сети и исполнению трансформатора.
| Параметр | ПБВ | РПН |
|---|---|---|
| Переключение | при отключённом трансформаторе | под нагрузкой, без отключения |
| Когда применяют | когда оперативное регулирование не требуется | когда напряжение нужно регулировать в процессе работы |
| Пример исполнения | ТМ | ТМН |
| Пример для 35 кВ | ±2×2,5% | ±4×2,5% |
Состав оборудования зависит от типа трансформатора, класса напряжения и требований проекта.

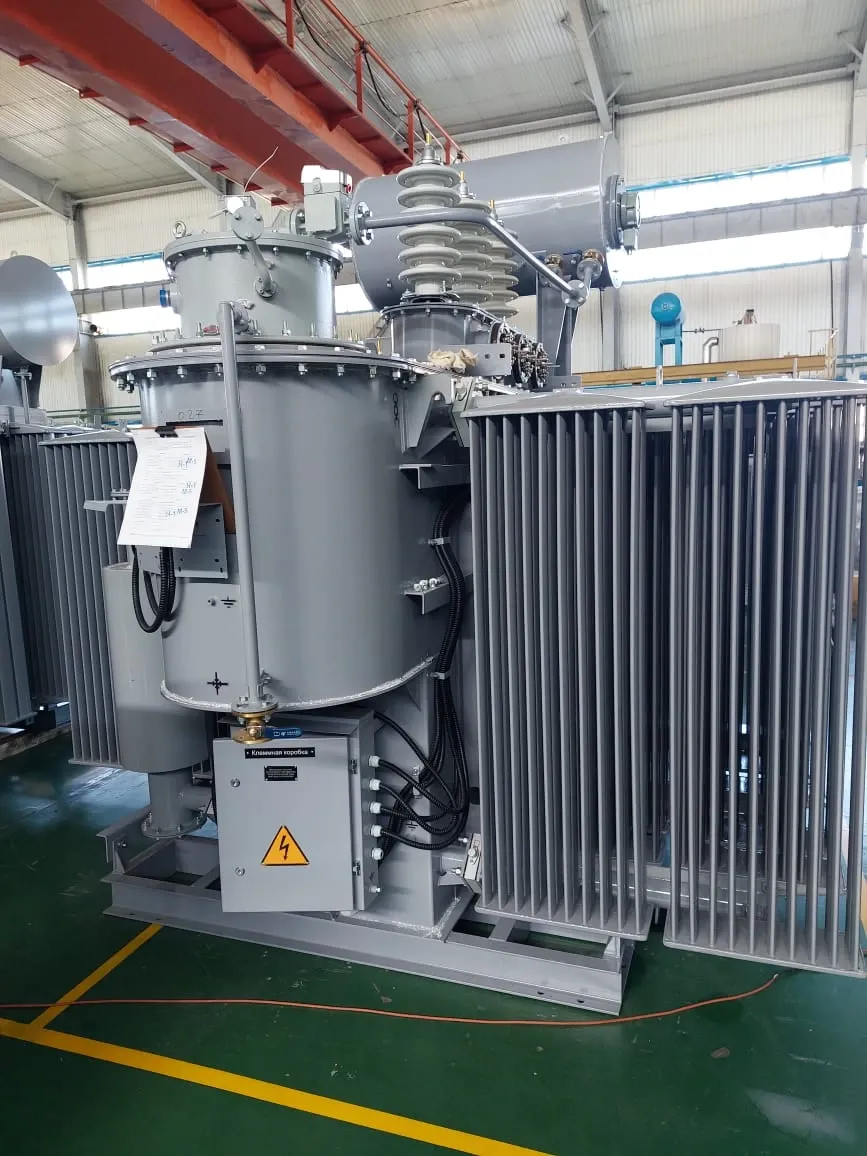

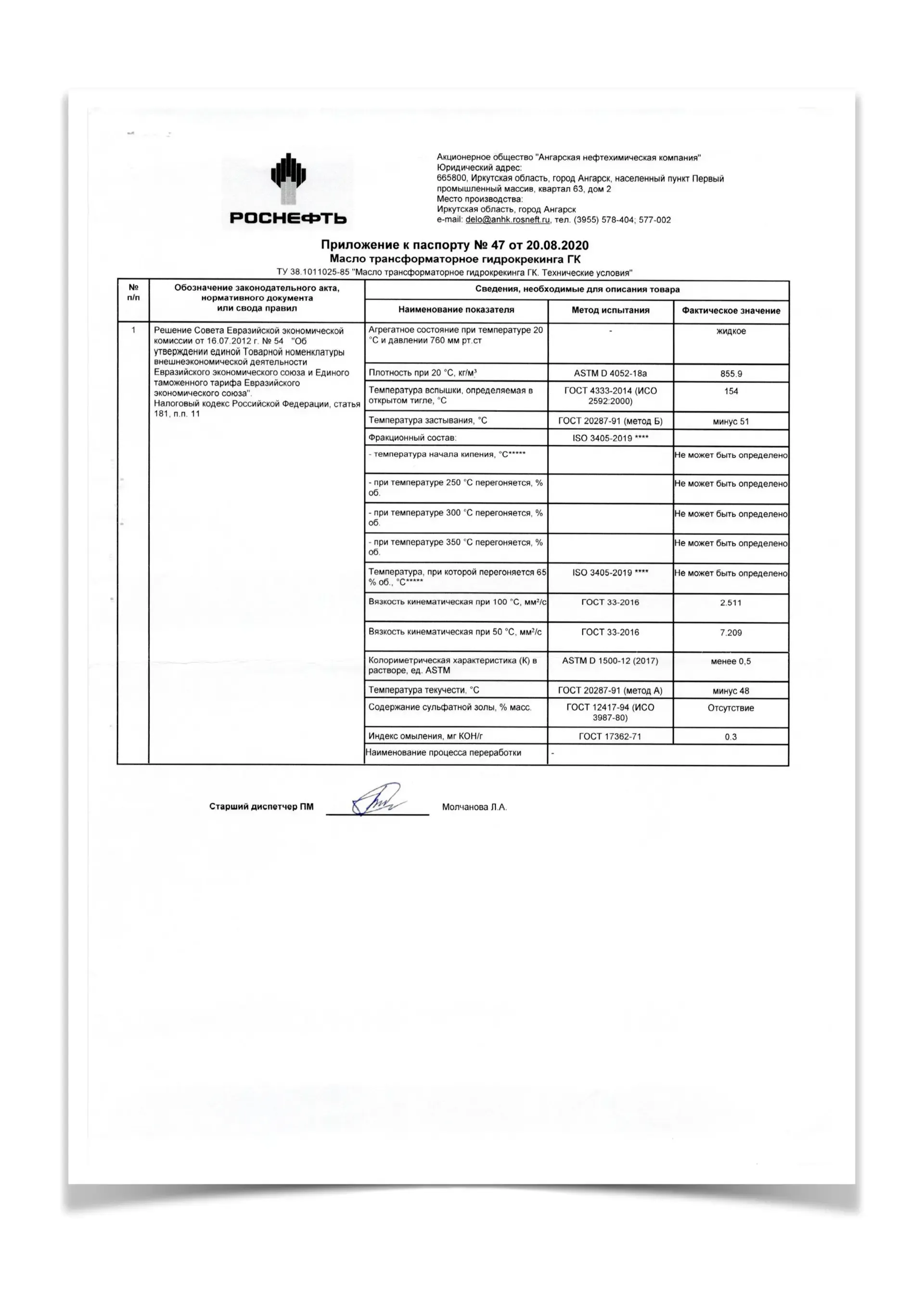

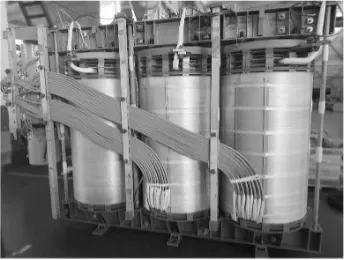

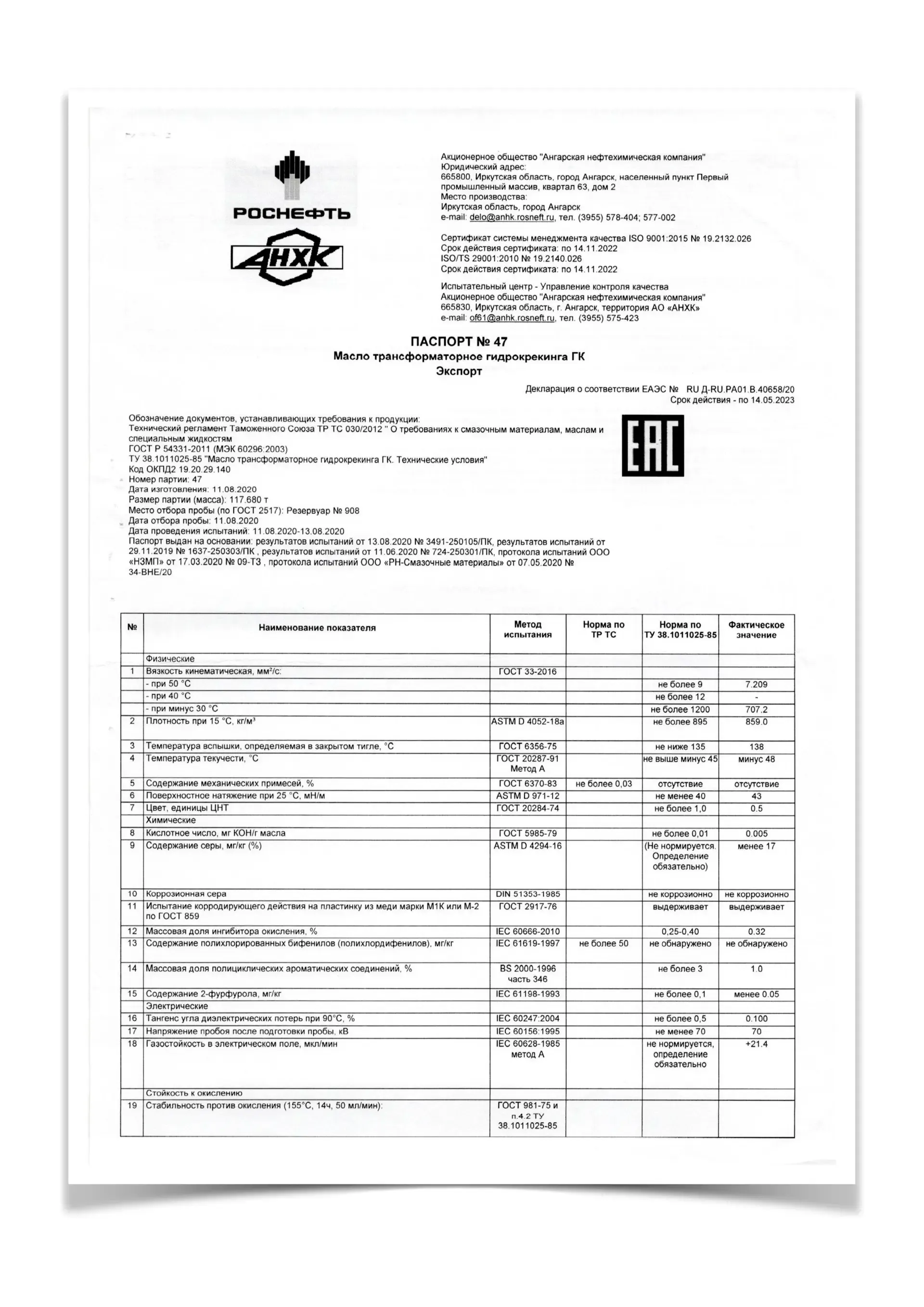

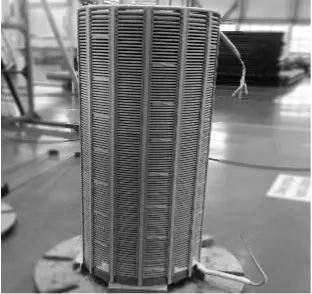

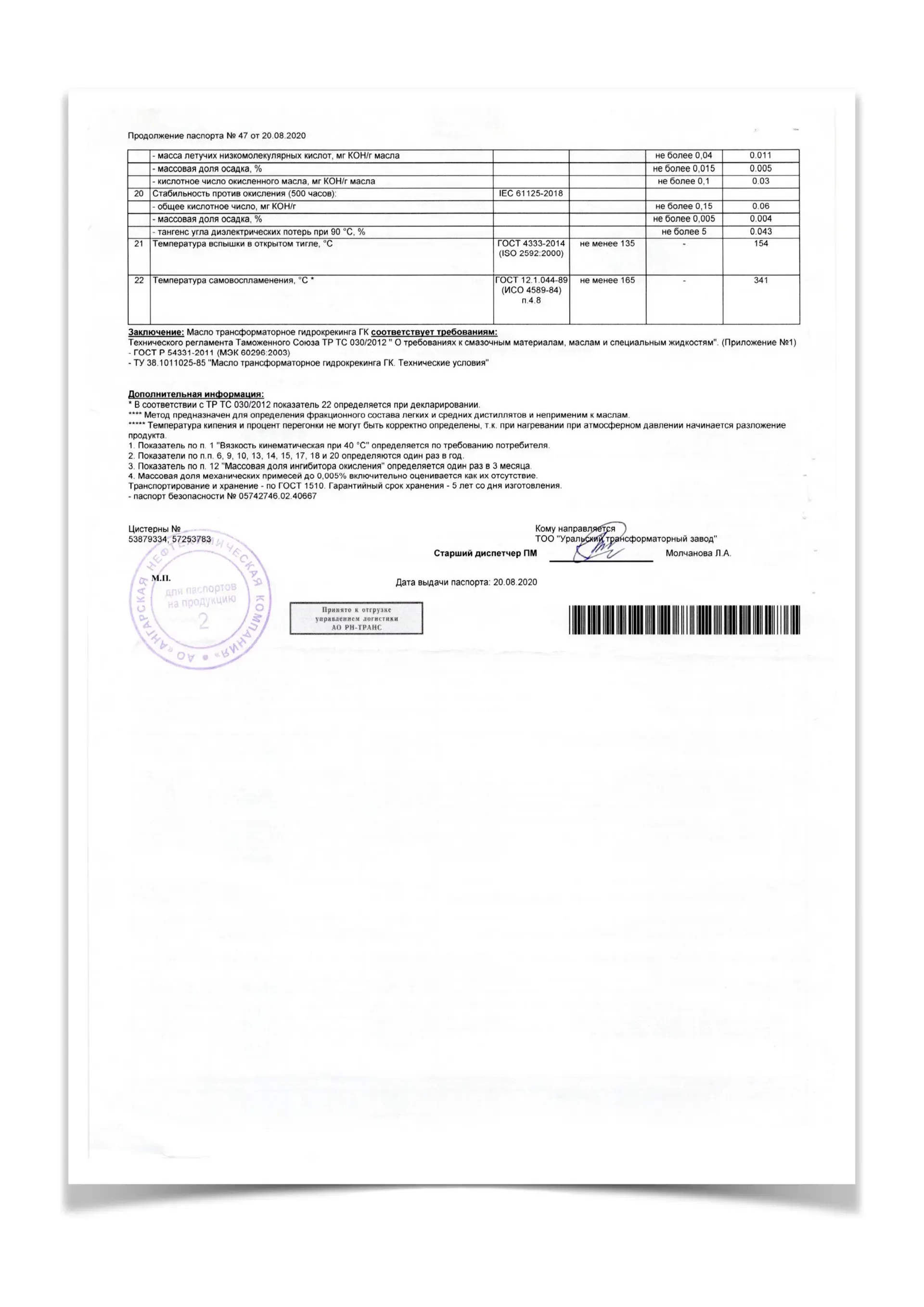

Состав комплектующих зависит от типа и исполнения трансформатора. Марку трансформаторного масла, систему охлаждения, приборы защиты и контроля определяем по техническим требованиям проекта.
Размеры и масса зависят от мощности, класса напряжения, схемы обмоток, РПН, системы охлаждения и комплектации. Ниже приведены ориентировочные данные отдельных заводских исполнений трансформаторов 35 и 110 кВ.
| Исполнение | Габариты Д × Ш × В, мм | Транспортные габариты, мм | Полная масса, т | Транспортная масса, т | Масса масла, т |
|---|---|---|---|---|---|
| ТМ-1600/35 | 2580 × 2280 × 2680 | 2100 × 1270 × 2450 | 5,0 | 3,8 | 1,3 |
| ТМ-4000/35 | 2850 × 3050 × 3600 | 2700 × 1960 × 2900 | 10,2 | 6,9 | 2,3 |
| ТМ-6300/35 | 3180 × 3000 × 3800 | 2700 × 1960 × 3300 | 12,0 | 8,7 | 2,5 |
| ТМН-2500/35 | 3060 × 2350 × 3000 | 2950 × 1960 × 2700 | 7,8 | 6,0 | 2,06 |
| ТМН-4000/35 | 3300 × 3250 × 3700 | 3100 × 2000 × 2900 | 12,1 | 7,9 | 2,6 |
| ТМН-6300/35 | 3400 × 3100 × 3750 | 3300 × 2000 × 3200 | 14,0 | 9,8 | 3,6 |
| ТМН-10000/35 | 4600 × 3000 × 4600 | 4200 × 2000 × 3500 | 21,5 | 16,8 | 6,2 |
| ТМН-16000/35 | 5500 × 3700 × 5200 | 5300 × 2400 × 4900 | 31,0 | 28,0 | 8,0 |
| ТДНС-10000/35, 36,75/6,3 | 4550 × 3000 × 4900 | 4000 × 2000 × 3900 | 20,0 | 17,5 | 7,5 |
| ТДНС-16000/35, 36,75/6,3 | 5000 × 3500 × 5000 | 4100 × 2000 × 4000 | 30,0 | 27,5 | 8,0 |
| ТМН-4000/110, 115/6,3 | 4750 × 3400 × 4350 | 4500 × 2000 × 3000 | 18,0 | 14,2 | 7,2 |
| ТМН-6300/110, 115/6,3 | 5000 × 3200 × 4700 | 4600 × 2000 × 3400 | 20,8 | 16,8 | 8,0 |
| ТДН-16000/110, 112/6,3 | 5300 × 3800 × 5000 | 4800 × 2000 × 3700 | 33,8 | 29,1 | 11,5 |
| ТДТН-16000/110, 115/38,5/6,6 | 5750 × 3850 × 4700 | 5500 × 2000 × 3500 | 46,5 | 42,0 | 16,0 |
| ТДТН-25000/110 | 6182 × 4426 × 5441 | 5690 × 2126 × 3594 | 57,9 | 48,7 | 16,1 |
Приведённые значения относятся к конкретным заводским исполнениям и используются для предварительной оценки. Точные габариты, транспортную массу и массу масла уточняем по опросному листу и габаритному чертежу выбранного трансформатора. Для оборудования 220 кВ параметры определяются конкретным исполнением и проектом.
Отправьте заявку и приложите опросный лист, техническое задание или проект. Уточним исполнение трансформатора, габариты, массу, комплектацию и подготовим коммерческое предложение.
Рассчитываем исполнение по ТЗ, опросному листу или проекту с учётом параметров сети, регулирования напряжения, потерь, климатического исполнения и комплектации.
Мощность, напряжения ВН, СН и НН, частота, схема и группа соединения обмоток, РПН или ПБВ, диапазон регулирования, напряжение короткого замыкания и потери.
Климатическое исполнение, система охлаждения, вводы, встроенные трансформаторы тока, приборы защиты и контроля, а также дополнительные требования к комплектации.
Учитываем ограничения по размерам и массе, условия транспортировки и размещения оборудования, требования подстанции и проектной документации.
Если часть параметров ещё не определена, отправьте имеющуюся проектную документацию — уточним недостающие данные для расчёта.

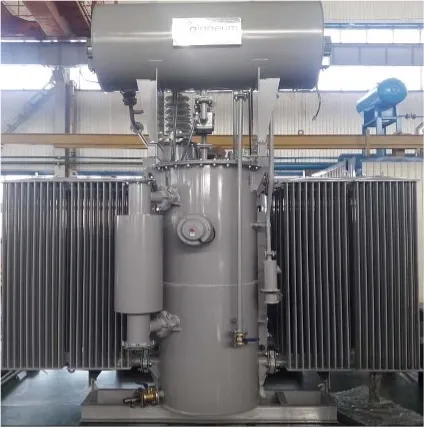

Перед поставкой трансформатор проходит заводские проверки и испытания по программе, установленной для его типа, класса напряжения и конкретного исполнения. Мы согласуем состав испытаний и комплект подтверждающей документации с учётом требований проекта.
Для высоковольтных трансформаторов программа может включать испытания электрической прочности изоляции, импульсными и индуктированными напряжениями, а также измерение частичных разрядов — в зависимости от класса напряжения и исполнения.
Для высоковольтных трансформаторов программа может включать испытания электрической прочности изоляции, импульсными и индуктированными напряжениями, а также измерение частичных разрядов — в зависимости от класса напряжения и исполнения.
По результатам испытаний предоставляем предусмотренные комплектом поставки протоколы, паспорт и техническую документацию на конкретный трансформатор.
Точный объём испытаний и состав документов определяем по типу трансформатора, классу напряжения, нормативным требованиям и условиям проекта.

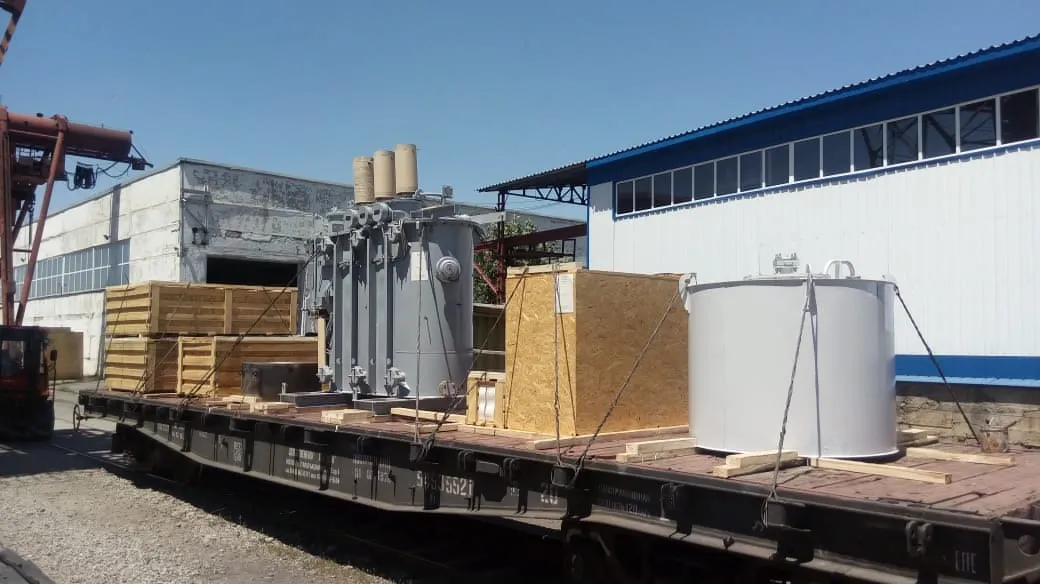

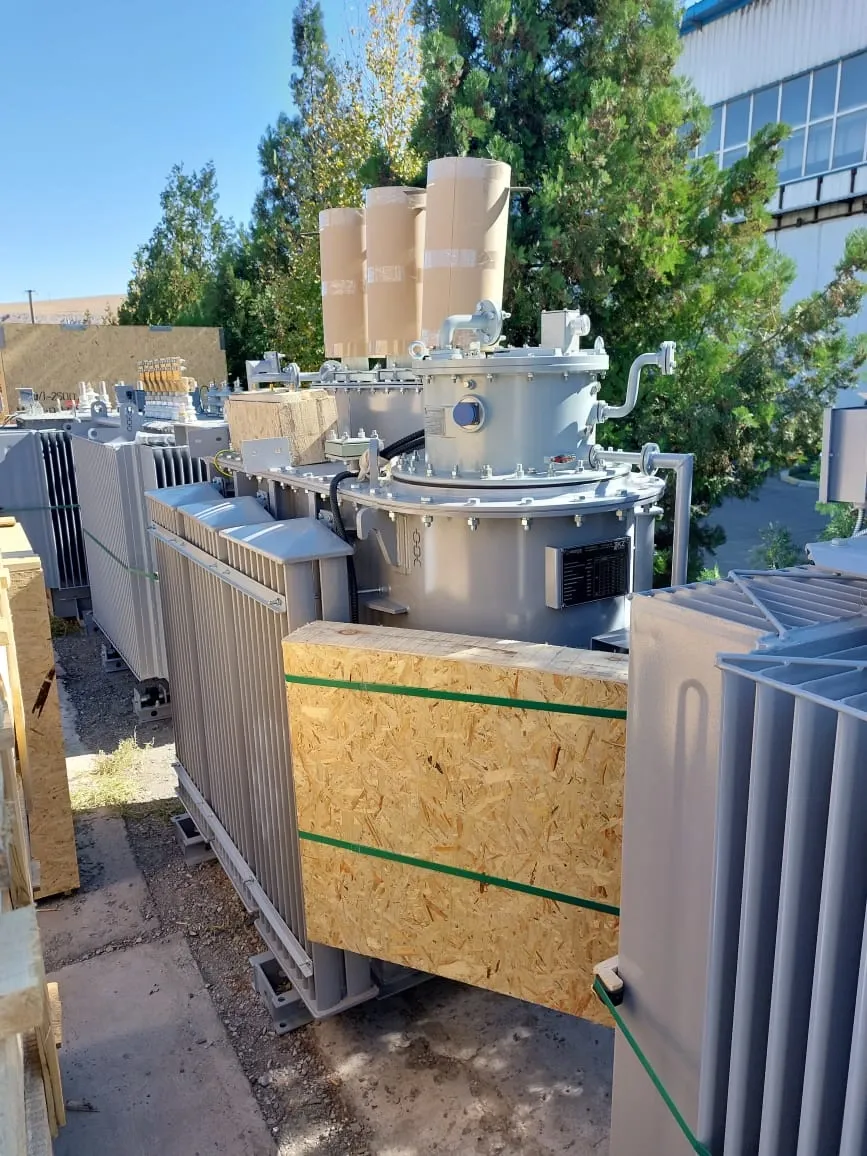

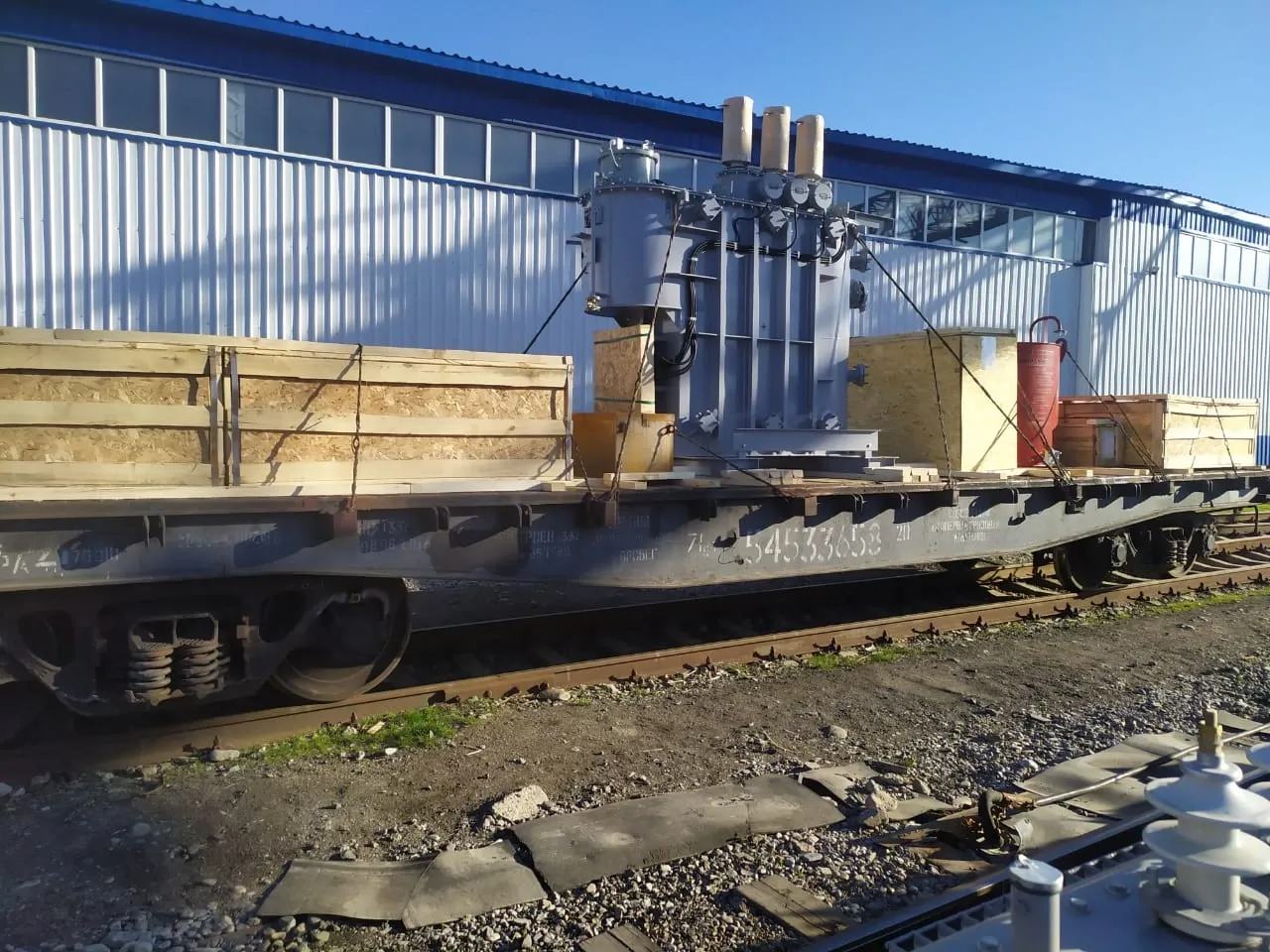

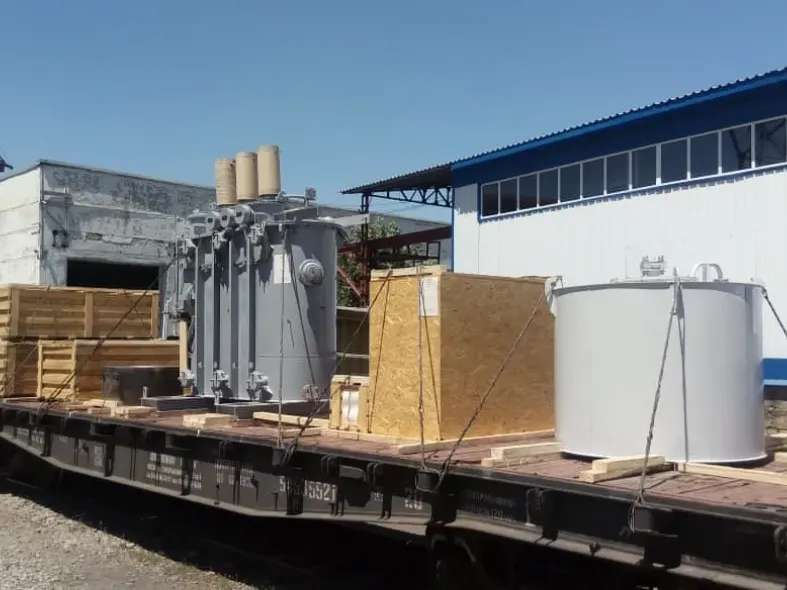

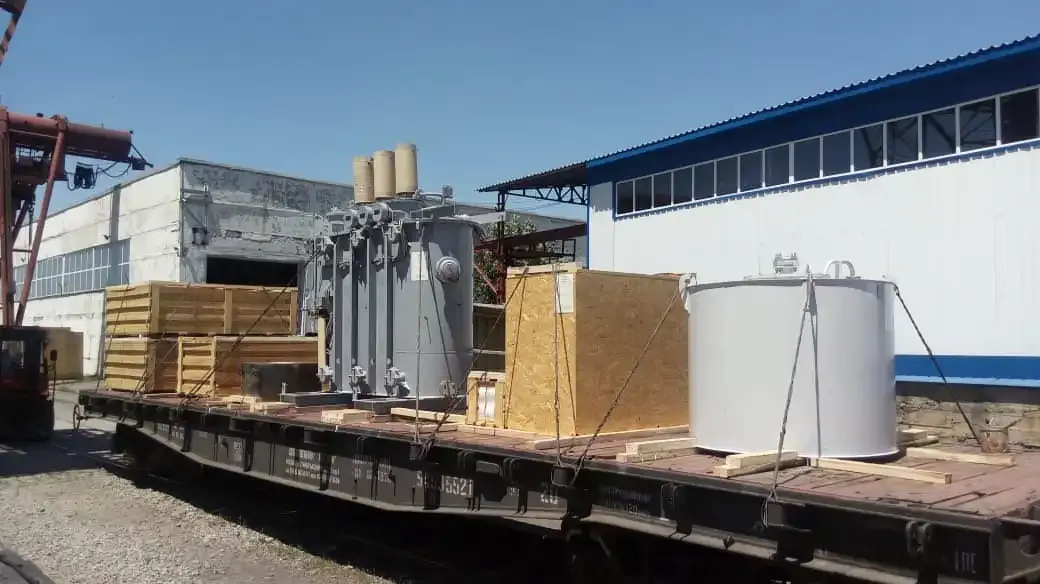

Организуем автомобильную и железнодорожную перевозку трансформаторов с учётом транспортной массы, габаритов и заводской схемы транспортирования конкретного оборудования.
Способ перевозки и крепления оборудования определяем с учётом транспортной массы и габаритов, маршрута и заводской документации. Масляный трансформатор может перевозиться полностью или частично заполненным маслом; транспортный уровень масла и состояние надмасляного пространства устанавливает изготовитель для конкретного исполнения.
Для перевозки крупного трансформатора часть оборудования может поставляться отдельно: высоковольтные вводы, расширитель, радиаторы или охладители, фильтры и трубопроводы. Точный состав демонтируемых узлов определяется заводской документацией.

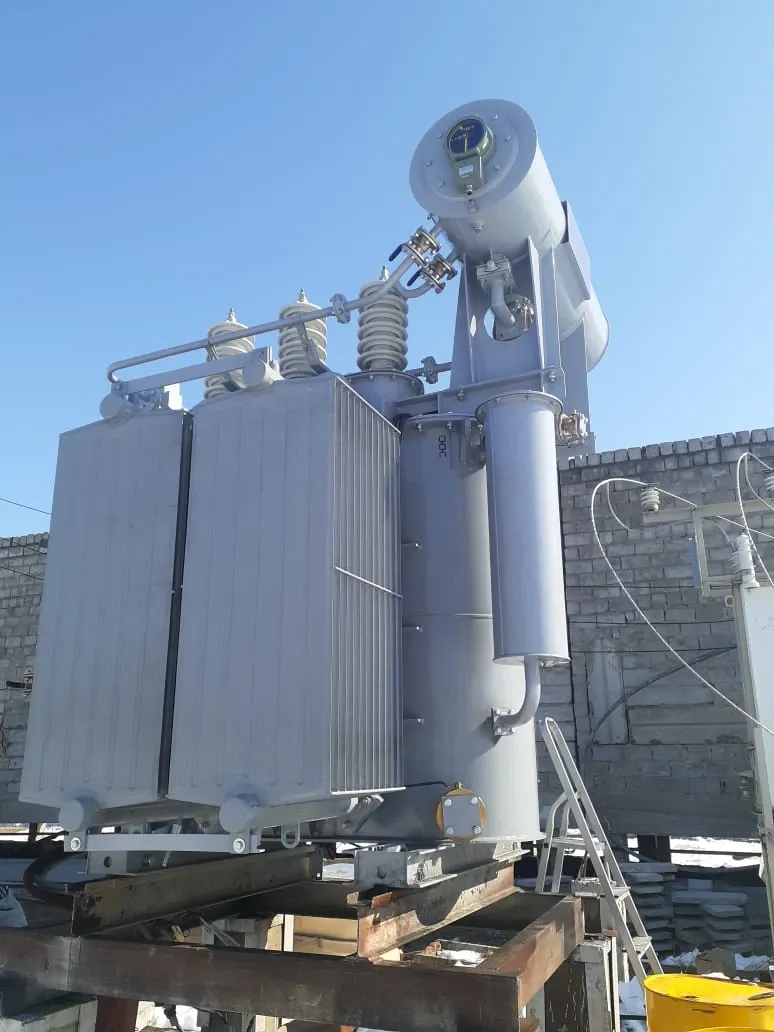

Организуем выезд шеф-инженера на объект для контроля сборки трансформатора, маслохозяйственных операций и приёмо-сдаточных испытаний в соответствии с документацией изготовителя.
Специалист контролирует соблюдение заводской технологии монтажа, включая установку демонтированных при перевозке узлов: расширителя, радиаторов, системы охлаждения, шкафов управления и РПН, реле, трубопроводов и другого оборудования — в зависимости от исполнения трансформатора.
Под контролем шеф-инженера выполняются подготовка дегазационной установки, заливка трансформаторного масла, удаление воздуха, фильтрация и дегазация, а также отбор проб масла до и после выполнения работ.
Шеф-инженер контролирует соблюдение заводских требований при приёмо-сдаточных испытаниях. По результатам работ оформляются предусмотренные акты и протоколы испытаний и анализа трансформаторного масла.
Монтажные и пусконаладочные работы выполняет заказчик или привлечённая монтажная организация. Шеф-инженер осуществляет авторский надзор за соблюдением заводской технологии и требований документации изготовителя.
Отправьте техническое задание, опросный лист или проект. Уточним исполнение трансформатора, комплектацию, условия доставки и необходимость шеф-монтажа, после чего подготовим коммерческое предложение.

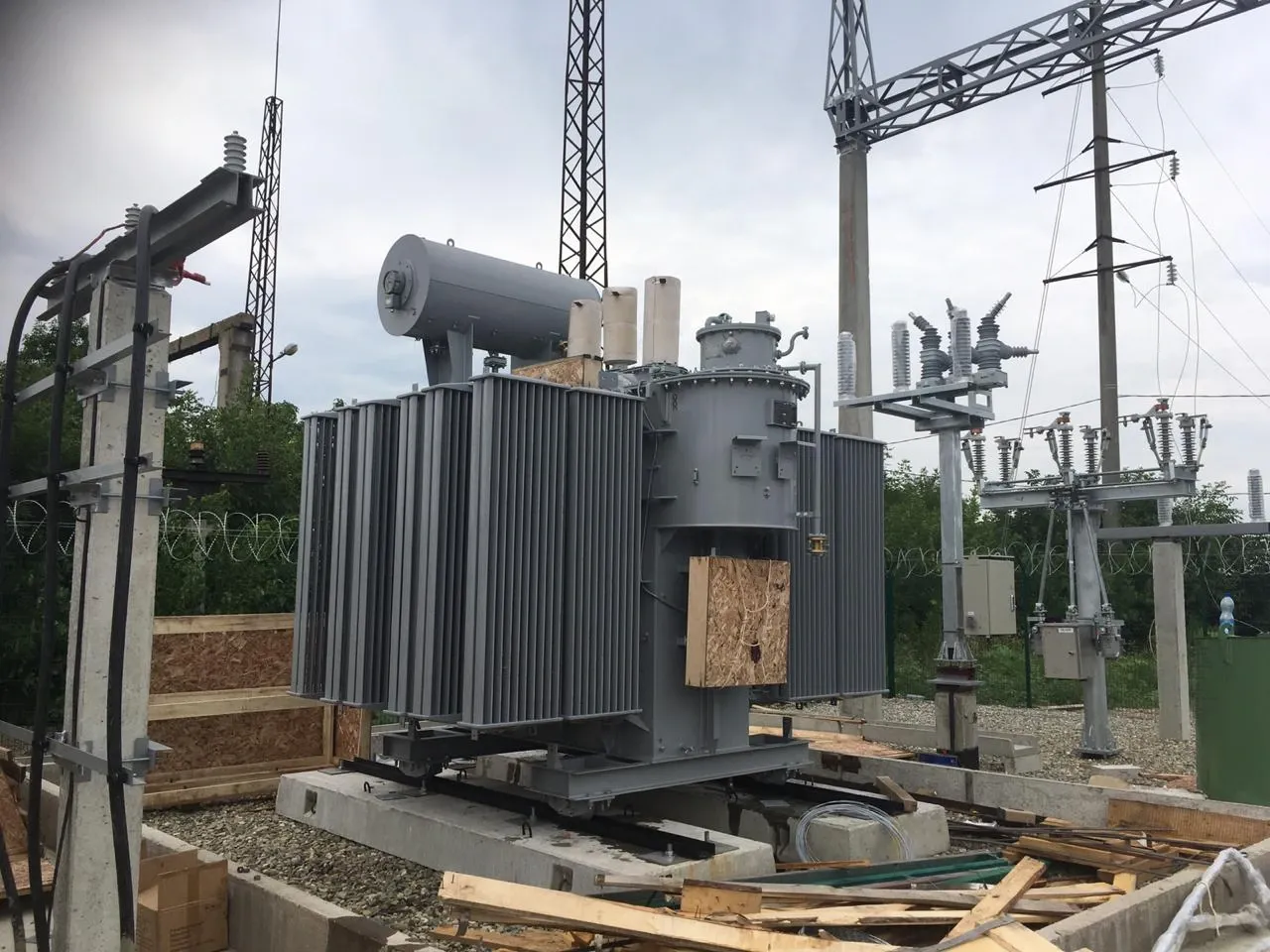

Примеры реальных поставок МПК для промышленных объектов, подстанций и инфраструктуры.

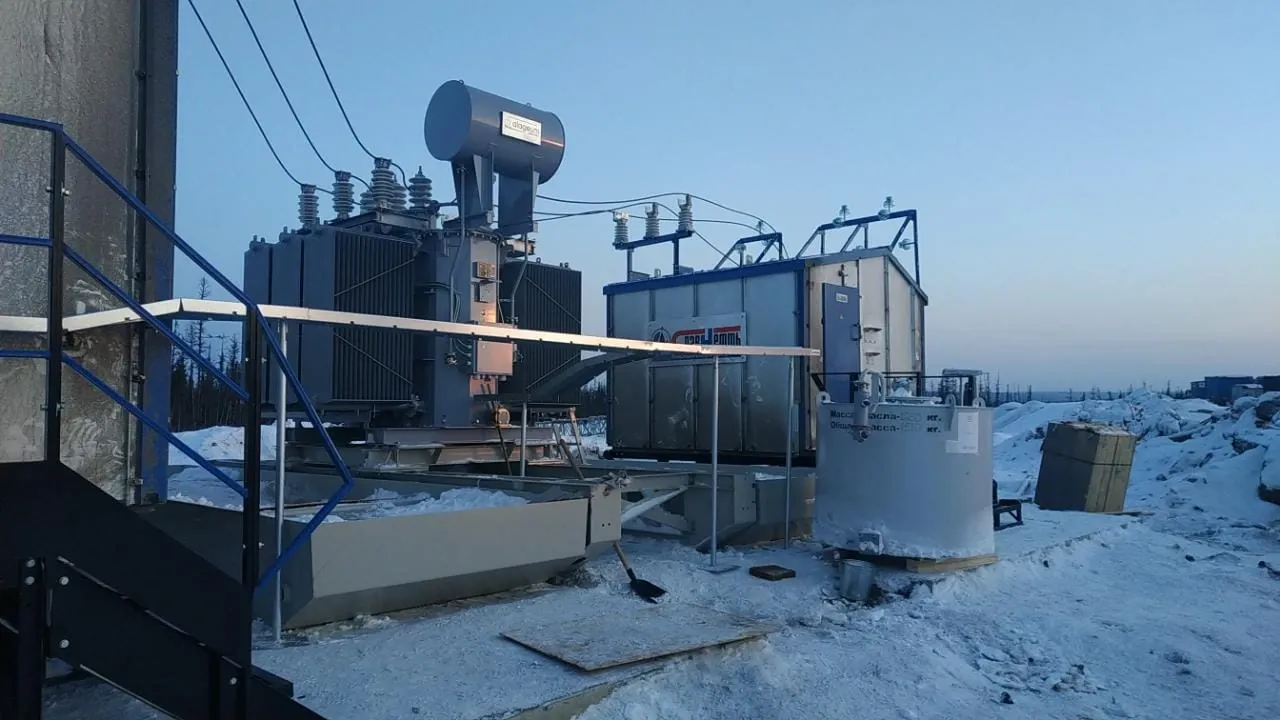

ПС-35/6 кВ "Бадран", подземный рудник Бадран
ООО «Артель Старателей Западная»

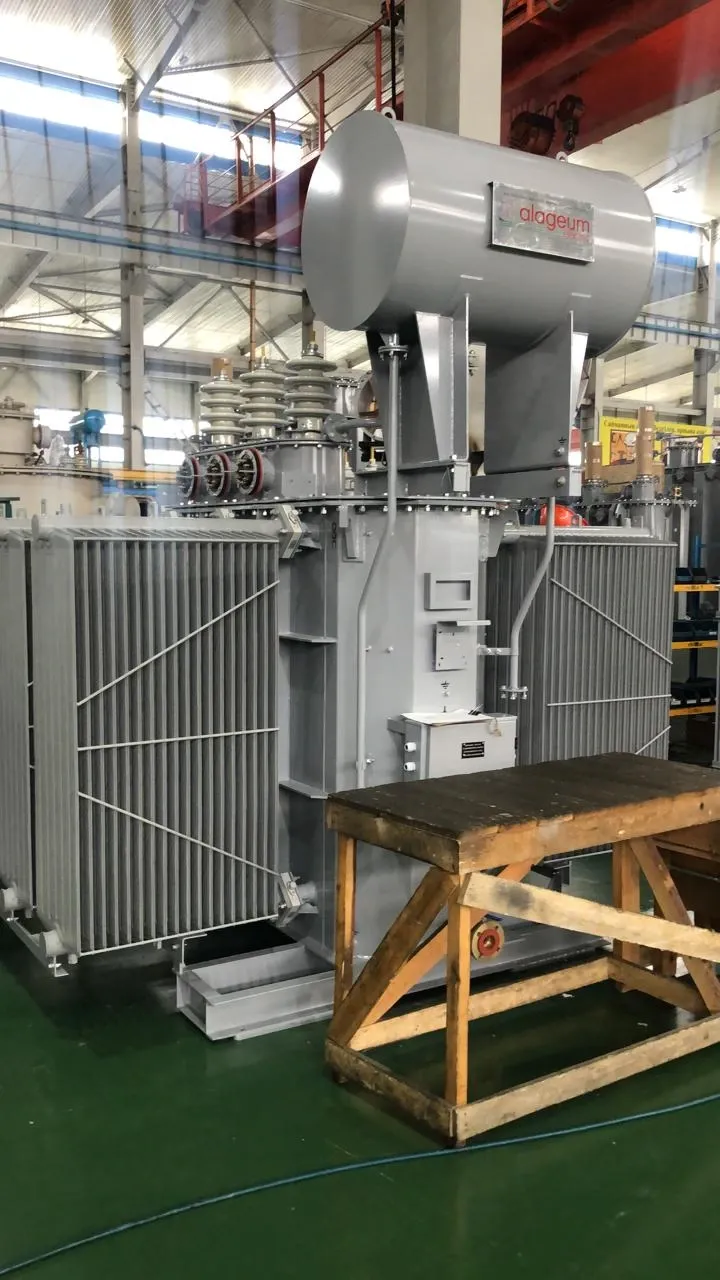

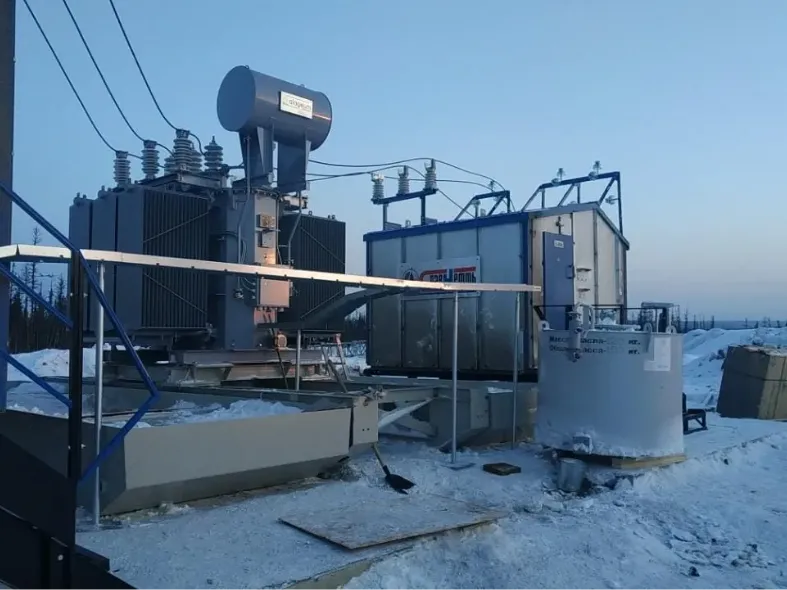

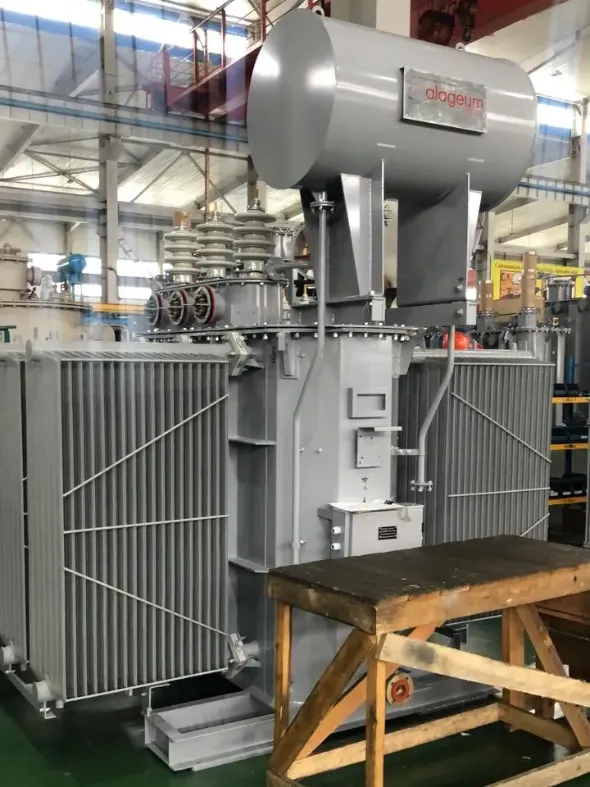

Объекты нефтегазовой инфраструктуры
ООО «Славнефть-Красноярскнефтегаз»
ПС «Новодмитриевская»
АО «НГТ-Энергия» - филиал ПАО «Роснефть»
МО «Городской округ Ноглинский»
МУП «Водоканал»
Республика Мордовия
Мясокомбинат «Атяшевский»
г. Хадыженск
ООО «Хадыженский пивоваренный завод»
Республика Крым, г. Красноперекопск
АО «Бром»
г. Якутск
ГБУ «Управление по мелиорации земель и сельскохозяцственному водоснабжению»
Руководства по эксплуатации, сертификаты, материалы испытательной лаборатории и техническая документация по РПН.
Руководство по эксплуатации силовых трансформаторов типов ТМ и ТМН класса напряжения 35 кВ производства Кентауского трансформаторного завода.
Сертификат соответствия трехфазных масляных силовых трансформаторов с РПН классов напряжения 110, 220 и 500 кВ производства Asia Trafo.
Декларация о соответствии силовых трансформаторов класса напряжения 110 кВ производства Asia Trafo.
Перечень испытаний силовых трансформаторов и реакторов, входящих в область аккредитации испытательной лаборатории Asia Trafo.
Техническое описание устройства регулирования напряжения под нагрузкой серии CV2 для силовых трансформаторов.
Ответы на вопросы о подборе, стоимости, документации, шеф-монтаже и транспортировке силовых трансформаторов 35, 110 и 220 кВ.
